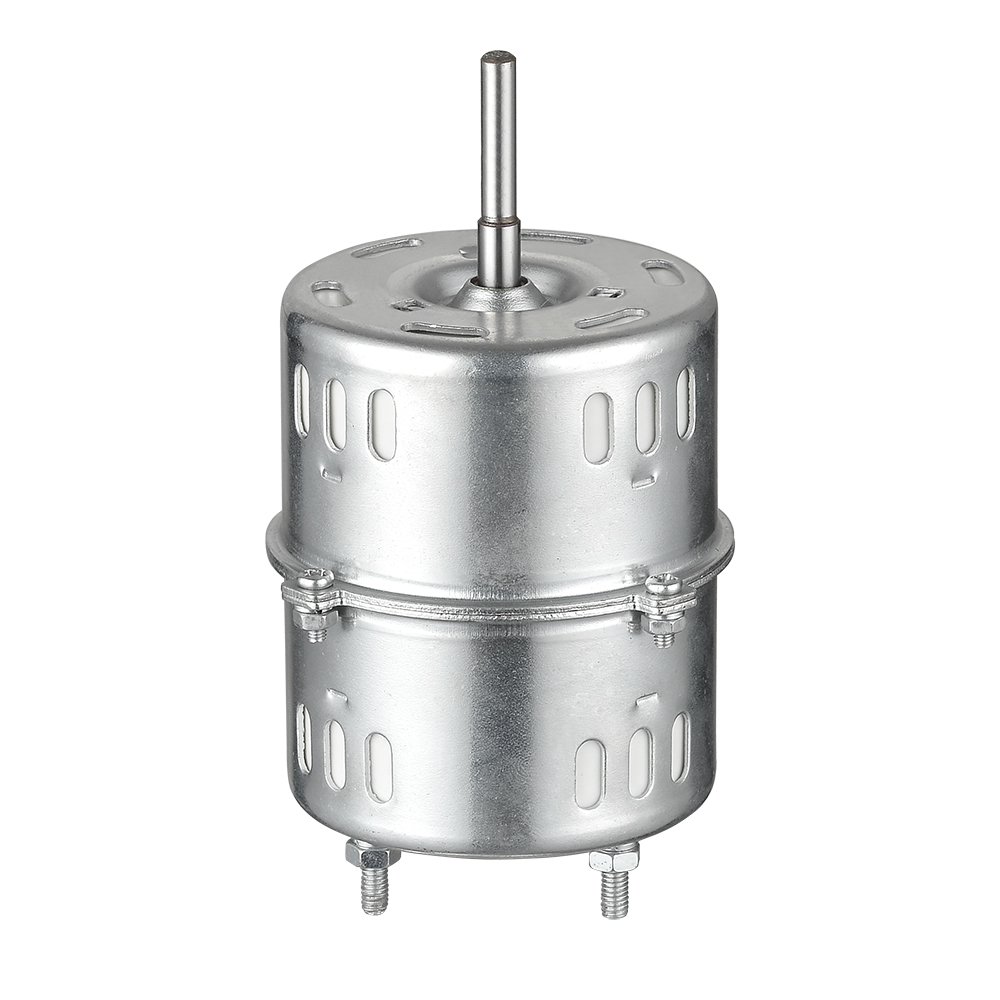

59 конденсаторный двигатель

Описание продукта: 59-ти корпусный электродвигатель переменного тока с конденсаторным пуском и работой конденсатора (CSCR)

Обзор
Конденсаторный двигатель 59-го типоразмера — это надежный и универсальный однофазный асинхронный двигатель, предназначенный для применений, требующих высокого пускового момента и эффективных рабочих характеристик. Используя систему с двумя конденсаторами (пусковой и рабочий конденсатор), этот двигатель обеспечивает превосходную пусковую силу и поддерживает высокий коэффициент мощности и эффективность во время непрерывной работы, что делает его идеальным решением для требовательного промышленного, коммерческого и сельскохозяйственного оборудования.

Ключевые функции и преимущества

• Высокий пусковой момент: электролитический пусковой конденсатор обеспечивает значительный фазовый сдвиг во время запуска, генерируя исключительно высокий пусковой момент — обычно 200–300 % от крутящего момента при полной нагрузке — для легкого преодоления начальной инерции в компрессорах, насосах и тяжелонагруженном оборудовании.

• Эффективная непрерывная работа: после запуска двигатель переключается на постоянный полипропиленовый рабочий конденсатор. Это оптимизирует коэффициент мощности и эффективность двигателя в рабочем режиме, снижает рабочий ток, минимизирует потери энергии и снижает затраты на электроэнергию по сравнению с более простыми конструкциями с конденсаторным пуском (CS) или с экранированными полюсами.

• Прочная и долговечная конструкция: встроен в стандартный 59-рамочный (монтажная поверхность 5,9 дюйма) корпус из литого под давлением алюминия или катаной стали, с изоляцией класса F или выше, шарикоподшипниками с двойным экраном и прочным механизмом центробежного переключателя для надежного переключения конденсаторов.

• Более тихая и холодная работа: рабочий конденсатор помогает создать более сбалансированную двухфазную работу, что приводит к более плавной передаче крутящего момента, снижению вибрации, снижению рабочего шума и более низким рабочим температурам по сравнению с двигателями с расщепленной фазой.

• Широкая универсальность применения: сочетание высокого пускового крутящего момента и эффективной работы делает его пригодным для широкого спектра применений средней мощности, где трехфазное питание недоступно.

• Стандартная конфигурация NEMA: 56-я рама соответствует стандарту NEMA (Национальной ассоциации производителей электрооборудования), обеспечивая взаимозаменяемые монтажные размеры, высоту вала и схемы крепления на лицевой стороне с другими двигателями того же размера корпуса, что упрощает замену и проектирование системы.

Типичные характеристики

• Тип двигателя: однофазный асинхронный двигатель с конденсаторным пуском/емкостным управлением (CSCR).

• Рама: 56-я рама (установочная поверхность 5,9 дюйма, стандартная высота вала).

• Источник питания: 115/230 В переменного тока, 60 Гц или 230 В переменного тока, 50 Гц (обычно используются модели с двойным напряжением).

• Диапазон мощности: обычно от 1/4 л.с. (0,18 кВт) до 3 л.с. (2,2 кВт).

• Скорость: 1725 об/мин (4-полюсный) или 3450 об/мин (2-полюсный) при 60 Гц.

• Рабочий цикл: рассчитан на непрерывную работу (S1).

• Конденсаторы: включает в себя как электролитический пусковой конденсатор высокого номинала (в отдельном корпусе), так и масляный рабочий конденсатор меньшего номинала.

• Корпус: обычно открытый, защищенный от капель (ODP) или полностью закрытый с вентиляторным охлаждением (TEFC).

• Монтаж: жесткое основание или крепление NEMA C-face со съемными вариантами основания.

Основные области применения
Этот двигатель является рабочей лошадкой в ​​промышленности, где требуется однофазное питание и высокая производительность:

• Воздушные компрессоры: Стационарные и более крупные портативные компрессоры.

• Насосы: мойки высокого давления, ирригационные насосы, глубинные насосы и водоотливные насосы.

• Сельскохозяйственное и мастерское оборудование: большие сверлильные станки, деревообрабатывающее оборудование (например, настольные пилы, строгальные станки), подъемники для сена.

• HVAC и холодильное оборудование: большие двигатели конденсаторных вентиляторов, нагнетательные вентиляторы в коммерческих помещениях.

• Погрузочно-разгрузочные работы: Конвейеры, подъемники и другое оборудование, требующее быстрого запуска.

Почему стоит выбрать 59-ти рамный конденсаторный двигатель?
Если ваше приложение требует как мощности для запуска под нагрузкой, так и эффективности для работы в течение нескольких часов, двигатель CSCR 59 Frame является окончательным однофазным решением. Он устраняет разрыв между умеренной производительностью двигателя PSC (постоянного разделенного конденсатора) и сложностью трехфазной системы. Его стандартизированный дизайн, проверенная надежность и превосходные эксплуатационные характеристики делают его идеальным выбором для OEM-производителей и специалистов по техническому обслуживанию во многих отраслях.

Примечание. Для правильного выбора необходимо, чтобы мощность двигателя и коэффициент эксплуатации соответствовали требованиям к нагрузке. Внешний пусковой конденсатор и потенциальное реле/центробежный переключатель являются критически важными компонентами системы и должны быть правильно подобраны и обслуживаться. Всегда сверяйтесь с паспортной табличкой двигателя и электрической схемой для правильной установки.
