370
Серия 370 — это высокопроизводительный двигатель постоянного тока с постоянными магнитами (PMDC), мощностью в несколько лошадиных сил, известный своей прочной конструкцией, надежной работой и универсальной подачей мощности. Этот двигатель, характеризующийся стандартным размером корпуса «370», обеспечивает исключительный баланс крутящего момента, скорости и долговечности, что делает его предпочтительным и экономичным приводным решением для широкого спектра промышленных, коммерческих и автоматических приложений.
Высокий крутящий момент и плотность мощности: Разработан с использованием высококачественных ферритовых или редкоземельных магнитов и оптимизированных обмоток для обеспечения значительного пускового и рабочего крутящего момента при компактной и легкой раме, максимизируя выходную мощность относительно размера.
Просто, надежно и экономично: конструкция PMDC предлагает простую, проверенную временем архитектуру. Благодаря отсутствию обмоток возбуждения и простому двухпроводному соединению он обеспечивает высоконадежное и экономичное решение для перемещения по сравнению с более сложными системами переменного тока или сервосистемами.
Превосходное управление скоростью и линейные характеристики: демонстрирует линейную зависимость между приложенным напряжением, скоростью и крутящим моментом. Скорость можно плавно и широко варьировать от скорости ниже базовой до скорости выше номинальной с помощью простых контроллеров ШИМ (широтно-импульсной модуляции) или регулируемых источников постоянного тока.
Прочная промышленная конструкция: Прочный стальной корпус, высокопроизводительные шарикоподшипники и надежная система коммутатора/щеток рассчитаны на длительный срок службы при непрерывных или прерывистых рабочих циклах в сложных условиях.
Высокий пусковой момент: Способен создавать высокий крутящий момент при запуске (крутящий момент заторможенного ротора), что делает его идеальным для применений, требующих силы отрыва для преодоления начальной инерции.
Быстрый динамический отклик: низкие электрические и механические постоянные времени позволяют быстро ускоряться и замедляться, реагируя на изменения управляющего сигнала.
Стандартизация и простота интеграции. Размер рамы 370 (обычно относится к диаметру корпуса около 37 мм) является отраслевым стандартом, обеспечивающим широкую совместимость с существующими креплениями, редукторами и муфтами.
Тип двигателя: Двигатель постоянного тока с щеткой на постоянных магнитах.
Размер рамы: 370 (диаметр корпуса около 37 мм).
Номинальное напряжение: Общие номиналы: 12 В постоянного тока, 24 В постоянного тока, 36 В постоянного тока, 48 В постоянного тока. Доступны пользовательские напряжения.
Выходная мощность: обычно варьируется от 10 Вт до 60 Вт.
Номинальная скорость: часто от 3000 до 8000 об/мин (при номинальном напряжении, без нагрузки). Скорость под нагрузкой зависит от приложения.
Номинальный крутящий момент: общий диапазон от 20 до 150 мНм (непрерывный режим).
Эффективность: Высокая эффективность для щеточной конструкции, часто превышающая 70% при оптимальной нагрузке.
Монтаж: стандартный фланец для торцевого монтажа со сквозными отверстиями для болтов или варианты крепления к основанию.
Вал: прецизионно отшлифованный стальной вал, обычно с плоской (D-образной прорезью) или ведущей шестерней для принудительного приводного зацепления.
Защита: Обычно IP20 (открытый корпус). Доступны герметичные (IP44) или полностью закрытые (IP54) версии для суровых условий эксплуатации.
Двигатель серии 370 — это универсальная рабочая лошадка, которую можно найти в:
Промышленная автоматизация: приводы конвейеров, упаковочное оборудование, этикетировочные машины, небольшие насосы и приводы клапанов.
Коммерческое и торговое оборудование: счетчики/валидаторы валюты, автоматы по продаже билетов, автоматы с едой и напитками.
Медицинское и лабораторное оборудование: регулируемые кровати/стулья, приводы насосов, механизмы анализаторов.
Модель и любитель: мощные радиоуправляемые автомобили, робототехника, проекты автоматизации своими руками.
Автомобильные аксессуары: электрические стеклоподъемники (меньшие модели), регулируемые зеркала, системы приводов.
Для инженеров и проектировщиков, которым нужен проверенный, надежный и управляемый источник вращательной энергии, подойдет двигатель PMDC серии 370. Он обеспечивает надежную работу там, где простота, стоимость и прямое управление имеют первостепенное значение. Его стандартизированный дизайн обеспечивает простоту поиска и интеграции, а прочная конструкция гарантирует долговечность в сценариях непрерывного использования. Будь то управление ленточным конвейером на заводе или механизмом медицинского устройства, серия 370 представляет собой надежное и эффективное решение.
Примечание. Для оптимальной производительности и срока службы используйте совместимый ШИМ-контроллер для управления скоростью и током. Коллекторные двигатели требуют ухода за щетками при длительной эксплуатации. Точные характеристики (напряжение, скорость, крутящий момент, конфигурация вала) различаются в зависимости от производителя и модели — подробные параметры см. в соответствующем техническом описании.
Характеристика продукта
| Серия S370 | ||||||||
| Типичный рынок | ||||||||
| Продукты для промышленности и коммерции используют мотор | ||||||||
| Приложение | ||||||||
| Проигрыватель компакт-дисков, бытовая техника, кухонная техника, сфигмоманометр | ||||||||
| Основные технические параметры | ||||||||
| Том: 4,5-24V DC | ||||||||
| Оценка скорости: 2000-25000 об / мин | ||||||||
| Номинальная входная мощность: <10 Вт | ||||||||
| Изоляционная класс: ABFH | ||||||||
| Продукты код | Напряжение | Нет нагрузки | на максимум | ларек | ||||
| Скорость (оборотная часть) | Ток (а) | Скорость (оборотная часть) | Ток (а) | крутящий момент (gf.com) | вывод (w) | крутящий момент (gf.com) | ||
| S370-12560 | 12 В | 3700 | 0.017 | 3000 | 0.09 | 20 | 0.62 | 125 |
| S370-13350 | 9 В | 4200 | 0.025 | 3600 | 0.11 | 15 | 0.55 | 112 |
| S370-15370 | 24 В | 5600 | 0.025 | 4820 | 0.15 | 26 | 1.3 | 186 |

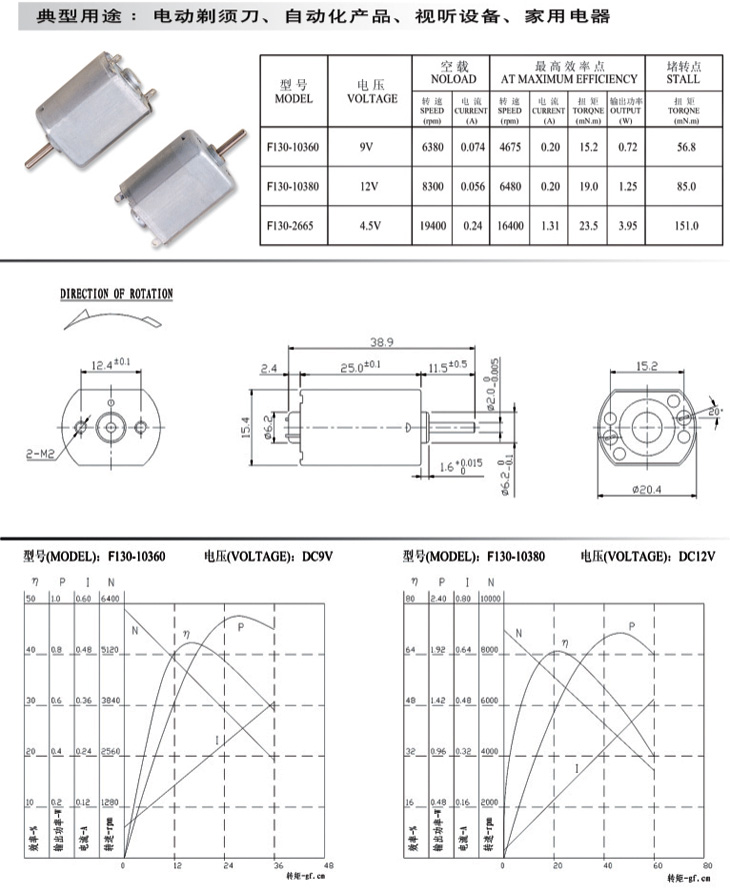

Механические размеры
О US
Ritcher Group была создана в 2006 году. Мы всегда сосредотачиваемся на микромоторах для бытовых электрических приборов и отраслевых приборов с момента настройки. В настоящее время у нас есть две профессиональные микромоторные фабрики в Китае, которые в Северно расположенном в Ningbo City и Foshan City. У него есть площадь 25 000 квадратных метров и более 300 работников, ежегодная выработка. Рынок и все больше и больше клиентов доверяет миру.
Мы начали с затененных полюсных двигателей в начале, вплоть до сих пор, наш продукт включал в себя затененные полюсные двигатели, синхронные двигатели, ступени, двигатели конденсаторов, двигатели BLDC, двигатели DC и компрессоры. Наш продукт широко используется для изготовления холодильников, морозильных катеров, микроволновых печи, воздушных теплений, воздушных истощенников, вентиляторов, печи, воздушного фильтра, массажных машин и многих других оборудования.
В качестве реальной гарантии качества, Ritchcher имеет полное департамент исследований и разработок, отдел QC, отдел производства, отдел покупок и т.
Д. усилия, чтобы стать выдающимся производителем Micro Motors.
Ричшер всегда готов установить искренние деловые отношения с друзьями со всего мира.
Добро пожаловать с нами!
Возьми Ришшера, наслаждайся современной жизнью!
FAQ нашей компании для вас
(1) В: Какие виды двигателей вы можете предоставить?
A: Пока мы в основном предоставляем мотор кухонного вытяжного вытяжки, двигатель DC, шестерня, мотор холодильника вентилятора,
Двигатель моторного моторного моторного моторного моторного моторного волоска, тенистый полюсный двигатель, мотор -конденсатор, мотор BLDC PMDC
Двигатель, синхронный двигатель, шаговый двигатель и т. д.
(2) Вопрос: Можно ли посетить вашу фабрику
? Ответ: Конечно. Но, пожалуйста, держите нас в курсе за несколько дней. Нам нужно проверить наше
расписание, чтобы узнать, свободны ли мы тогда.
(3) Вопрос: Могу ли я получить образцы
О: Это зависит от того. Если только несколько образцов для личного использования или замены, я боюсь, что
нам будет сложно предоставить их, потому что все наши двигатели изготавливаются на заказ, и их нет на складе,
если в них нет дальнейших потребностей. Если перед официальным заказом проводится только тестирование образцов и
наш минимальный заказ, цена и другие условия приемлемы, мы будем рады предоставить образцы.
(4) Вопрос: Есть ли минимальный заказ для ваших двигателей?
А: Да. Минимальный заказ составляет от 1000 до 10 000 шт для различных моделей после утверждения образца.
Но мы также можем принимать небольшие партии, например несколько десятков, сотен или тысяч,
для первых 3 заказов после утверждения образца. Для образцов не требуется минимальный заказ.
Но чем менее тем лучше (как не более 5 шт.) При условии, что количества достаточно в
Случай любые изменения, необходимые после первоначального тестирования.
