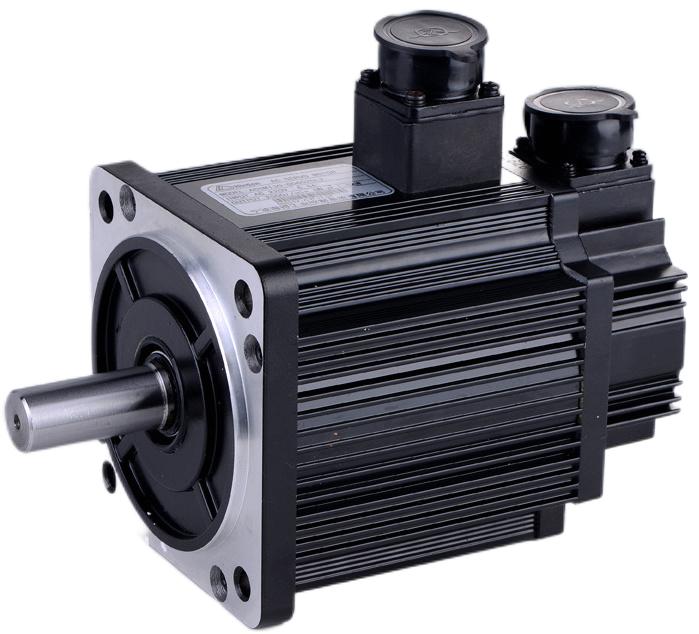

сервоприводный мотор для домашних приборов

Эта серия мощных трехфазных сервоприводов специально разработана для высокопроизводительных инструментов и оборудования. Он принимает усовершенствованные электромагнитные дизайнерские решения и имеет следующие выдающиеся функции:

Гибкая возможность настройки

Размер статора поддерживает полную настройку диапазона (диапазон диаметра 80-300 мм)

Обморочное решение необязательно: распределенная обмотка (приоритет точности) или централизованная обмотка (приоритет мощности)

Конфигурация полюса: 4 полюса/6 полюсов/8 полюсов. Необязательно для удовлетворения различных требований к скорости

Отличная производительность

Оцененное напряжение: двойное напряжение конструкция (110 ~ 120 В/220 ~ 240 В)

Совместимость с частотой: адаптивная 50/60 Гц

Диапазон мощности: 0,75 кВт-15 кВт (непрерывная обязанность)

Мгновенная емкость перегрузки: крутящий момент с рейтингом 300% (в течение 2 секунд)

Характеристики точного контроля

Разрешение энкодера: стандартный 23-битный абсолютный энкодер

Точность скорости: ± 0,01 об / мин (в пределах номинального диапазона скорости)

Крутящий момент колебания: <0,5% с рейтингом крутящего момента

II Структурный дизайн и инновационные технологии

Инновационный дизайн статора

Принять высокий магнитный проницаемость кремниевого стального листа (толщина 0,2 мм)

Процесс вакуумного лаковка, чтобы гарантировать, что уровень обмотки изоляции достигает уровня H (180 ℃)

Дополнительное принудительное воздушное охлаждение или конструкция водяного охлаждения

Ротор -основная технология

Редко -земная постоянная магнит (N52 Grade NDFEB)

Запатентованная конструкция оптимизации магнитных цепи, чтобы уменьшить крутящий момент

Динамический уровень баланса g0.4 (выше промышленного стандарта)

Оптимизация системы передачи

Технология низкого гармоника синусоидального привода

Алгоритм резонансного подавления (подавление механического резонанса)

Система компенсации температуры (встроенное 3-точечное измерение температуры PT100)

Iii. Ключевые преимущества производительности

Безопасность и надежность

Уровень защиты IP65 (необязательный IP67)

Сертифицировано UL и CE

Встроенная чрезмерная тройная защита/чрезмерная тройная защита

Ультракварная операция

Электромагнитный шум <55 дБ (расстояние 1 метра)

Использование конструкции слота перекоса для уменьшения гармоник зубов

Скорость вибрации <0,8 мм/с (диапазон полной скорости)

Отличные начальные характеристики

Запуск крутящего момента может достигать 200% от номинальной стоимости

0-3000RPM Время ускорения <50 мс

Поддержка ускорения S-обработки и контроля замедления

Чрезвычайно долгий срок службы

Жизнь подшипника:> 50 000 часов (L10)

Обводная жизнь:> 100 000 часов (оцениваемые условия труда)

Жизнь системы коммутации: неограниченный (бесщеточный дизайн)

IV Типичные сценарии применения

Точное обработчивое оборудование

Управление номером токарное токарный шпиндель (замена традиционного асинхронного двигателя)

Система подачи с высокой рецепцией

Пяти осевая обработка сцепления

Прибор для тестирования

Трехкоординатный измерительный машинный привод

Оптическая платформа тестирования

Оборудование для тестирования полупроводниковых пластин

Автоматизированная производственная линия

Точная сборка робота

Система размещения электронных компонентов

Производственная линия медицинской начинки

Специальное полевое приложение

Система привода астрономического телескопа

Лазерное оборудование

Система выравнивания протонной терапии

V. Поддержка отбора и обслуживания

Индивидуальная служба

Обеспечить анализ моделирования электромагнитного поля FEA

Может соответствовать различным типам редукторов (планетарный/гармонический/червячный механизм)

Поддержать версию специальной среды (взрывной/ультра-высокий вакуум)

Техническая поддержка

Бесплатная динамическая характерная кривая

Функция распознавания автоматического моторного параметра

Полное руководство по корректировке параметров PID
