Выбор правильной системы управления движением определяет производительность, надежность и жизнеспособность машины. Инженеры сталкиваются с критически важным решением при проектировании автоматизированного оборудования, поскольку неправильное применение технологии двигателей влечет за собой тяжелые механические последствия. Чрезмерное проектирование сервоприводов приводит к ненужной сложности, требующей тщательной настройки и специальной прокладки кабелей. Недостаточное проектирование с использованием шаговых двигателей может привести к пропущенным шагам, остановке процессов и браку деталей на производственной линии при неожиданном изменении нагрузки.

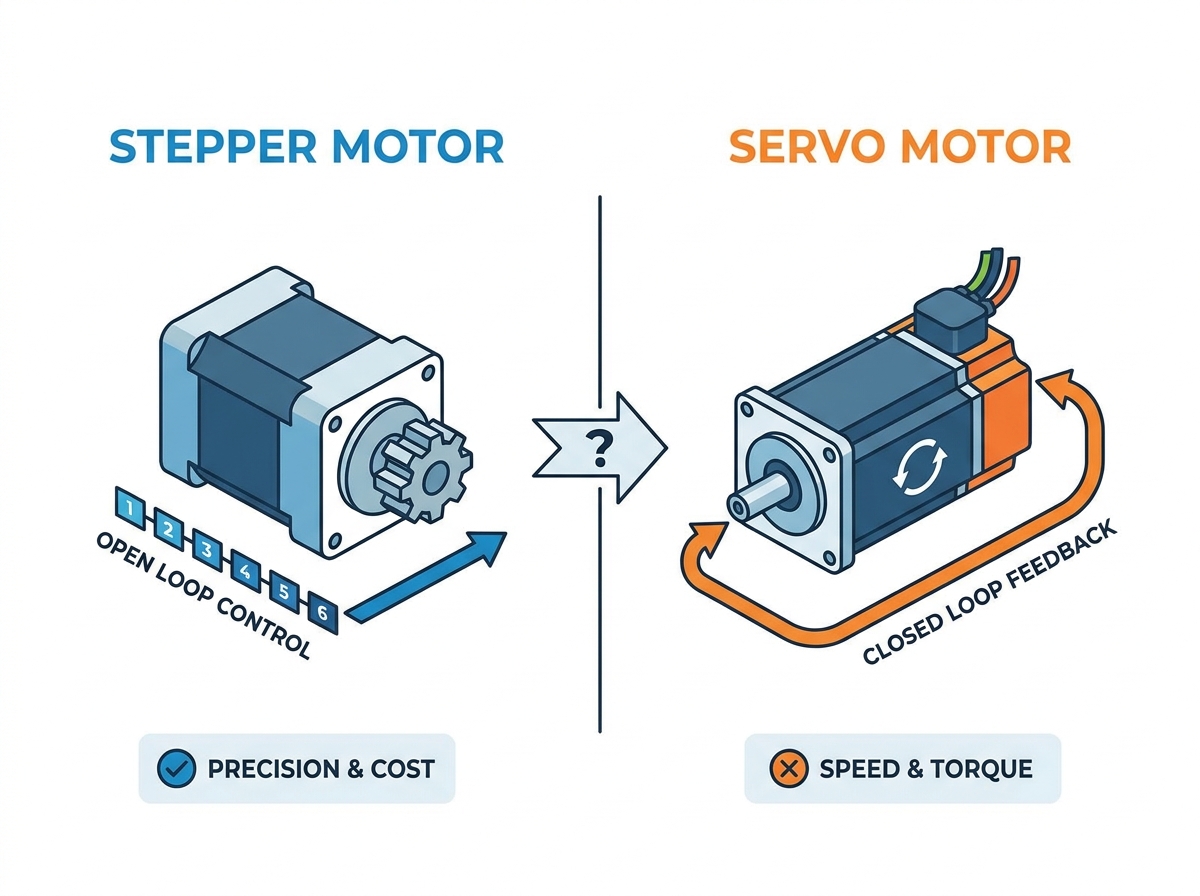

Споры вокруг шагового двигателя или серводвигателя редко затрагивают вопрос о том, какая технология универсальнее. Вместо этого требуется привести архитектуру двигателя в соответствие с конкретной динамикой нагрузки, профилями скорости, интерфейсами управления и требованиями обратной связи. Понимание механических и электрических нюансов обеих систем гарантирует, что вы сможете использовать именно тот крутящий момент и точность, которые необходимы вашему приложению, не усложняя механическую конструкцию и не ставя под угрозу стабильность системы.
Отношение крутящего момента к скорости: Шаговые двигатели обеспечивают максимальный удерживающий момент на нулевой или низкой скорости, но быстро теряют крутящий момент при увеличении скорости; серводвигатели поддерживают постоянный крутящий момент во всем диапазоне рабочих скоростей.
Архитектура управления: стандартные шаговые двигатели работают по разомкнутой системе (без обратной связи), что делает их проще и дешевле. Для сервоприводов требуются системы с замкнутым контуром с энкодерами, обеспечивающие точную коррекцию ошибок при переменных нагрузках.
Стоимость и сложность. Шаговые системы предлагают более низкий барьер для входа как с точки зрения стоимости оборудования, так и времени установки. Сервосистемы требуют более высоких первоначальных инвестиций и сложной настройки ПИД-регулятора, но обеспечивают превосходные динамические характеристики.
Доступность интерфейса управления: шаговые двигатели легко доступны для новичков и разработчиков прототипов (например, драйверы, совместимые с Arduino), тогда как для сервоприводов обычно требуются промышленные контроллеры или специальные сервоприводы.
Гибридные альтернативы. Шаговые двигатели с замкнутым контуром устраняют разрыв, предлагая возможности обратной связи без полной стоимости или требований к настройке, как у традиционной сервосистемы.
Оглавление
В шаговых двигателях используется конструкция с большим количеством полюсов, что существенно определяет их эксплуатационные характеристики. Стандартный гибридный шаговый двигатель содержит от 50 до 100 магнитных полюсов на своем роторе. Такая плотная конфигурация полюсов позволяет ротору двигаться точными дискретными шагами. Стандартный шаговый двигатель с углом поворота 1,8 градуса делит полный оборот на 200 различных механических положений. Эта физическая конструкция по своей сути поддерживает точное позиционирование без необходимости использования внешних датчиков и полностью полагается на магнитное выравнивание между зубьями статора и ротором.
Стандартные шаговые системы работают в разомкнутой конфигурации. Контроллер двигателя посылает импульсы шага и направления на привод, который затем подает питание на катушки двигателя в определенной последовательности. Система предполагает, что двигатель выполняет эти действия идеально. Он не проверяет фактическое физическое положение ротора. Если произойдет механическое заедание или если нагрузка превысит доступный крутящий момент двигателя, ротор не сможет двигаться вперед. Однако контроллер продолжает отправлять импульсы, что приводит к полной потере синхронизации положения.
Удерживающий момент определяет способность шагового двигателя удерживать нагрузку в неподвижном состоянии. Поскольку привод непрерывно подает ток на катушки, даже когда двигатель остановлен, магнитное поле надежно фиксирует ротор на месте. Эта характеристика делает шаговые модели исключительными для применений, требующих жесткого удержания без использования механических тормозов. При подаче мощности вал сильно сопротивляется внешним вращательным силам, что делает его идеальным для вертикальной оси Z, где на нагрузку постоянно действует сила тяжести.
Интеграция остается очень простой. Инженеры часто сочетают шаговые двигатели с микроконтроллерами низкого уровня. Простые микросхемы драйверов шага и направления, такие как A4988, DRV8825 или промышленные блоки TB6600, справятся с тяжелой работой. Вы подаете последовательность импульсов, и двигатель движется. Эта простота ускоряет создание прототипов, снижает общую сложность системы и сводит к минимуму требуемую площадь проводки внутри шкафа управления.
Серводвигатели имеют принципиально другую внутреннюю геометрию. Они имеют небольшое количество полюсов, обычно от 4 до 12 магнитных полюсов. В этой конструкции приоритет отдается плавному, непрерывному вращению на высоких скоростях, а не дискретным, постепенным движениям. Малое количество полюсов снижает внутреннее магнитное сопротивление и индуктивность, позволяя двигателю свободно вращаться, быстро ускоряться и поддерживать высокий КПД при повышенных оборотах.
Обратная связь с обратной связью составляет абсолютную основу работы сервопривода. Сервосистема не может функционировать без непрерывных данных от встроенного энкодера или резольвера. Этот датчик контролирует точное положение ротора, скорость вращения и приложенный крутящий момент. Современные оптические или магнитные энкодеры отправляют миллионы точек данных за один оборот обратно в сервопривод, обеспечивая сверхточную картину механического состояния двигателя в реальном времени.
Сервопривод действует как мозг операции. Он постоянно сравнивает заданное положение с фактическим положением, сообщаемым энкодером. Если он обнаруживает ошибку рассогласования — даже на долю градуса — привод мгновенно корректирует ток, подаваемый на фазы двигателя. Такая коррекция ошибок в реальном времени позволяет сервоприводам сохранять строгую точность позиционирования даже при сильных колебаниях внешних сил или при обработке тяжелых материалов.
Для управления сервоприводом требуются сложные интерфейсы. В то время как некоторые устаревшие приводы принимают простые последовательности импульсов, современные промышленные сервоприводы полагаются на усовершенствованные протоколы связи. Инженеры обычно взаимодействуют с сервоприводами, используя аналоговые сигналы напряжения, ШИМ или высокоскоростные промышленные полевые шины, такие как EtherCAT, PROFINET и CANopen. Эти сети позволяют осуществлять сложную многоосную синхронизацию, глубокий диагностический мониторинг и оперативную настройку параметров.
Обеспечение крутящего момента во всем диапазоне оборотов представляет собой наиболее критическое отличие между этими технологиями. Шаговые двигатели демонстрируют резкое падение крутящего момента на более высоких скоростях. Индуктивность обмотки и обратная электродвижущая сила (ЭДС) ограничивают скорость насыщения катушек током. Поскольку ступенчатые импульсы поступают быстрее, ток никогда не достигает своего максимального значения до того, как будет подано питание на следующую фазу. Следовательно, полезный крутящий момент шагового двигателя приближается к нулю на высоких скоростях, что серьезно ограничивает его максимальную скорость.
Серводвигатели обеспечивают удивительно плоскую кривую крутящего момента. Они поддерживают номинальный непрерывный крутящий момент от нуля об/мин до максимальной номинальной скорости. Кроме того, сервоприводы обладают уникальной способностью обеспечивать пиковый крутящий момент. Во время агрессивного ускорения или внезапных скачков нагрузки сервопривод может мгновенно выдавать крутящий момент, в три раза превышающий номинальный, без остановки, что позволяет создавать невероятно агрессивные профили движения.
Пороги скорости определяют пригодность приложения. Шаговые двигатели обычно становятся неэффективными и теряют значительный крутящий момент после 1000 об/мин. Превышение этого предела степпером часто приводит к остановке или пропуску шагов. Серводвигатели обычно работают со скоростью от 3000 до 5000 об/мин. Высокопроизводительные варианты могут превышать 10 000 об/мин, сохраняя при этом точный контроль и выходной крутящий момент.
Метрика производительности | Шаговый мотор | Сервомотор |
|---|---|---|
Крутящий момент при 0 об/мин | Максимум (высокий удерживающий момент) | Непрерывный номинальный крутящий момент |
Крутящий момент на высоких оборотах | Значительно падает (около нуля > 1500 об/мин) | Поддерживает постоянный номинальный крутящий момент |
Пиковый крутящий момент | Нет (остановится при превышении) | До 300% непрерывного крутящего момента |
Типичная максимальная скорость | 1000–1500 об/мин | 3000–5000+ об/мин |
Инженеры часто используют микрошаг для увеличения разрешения шагового двигателя. Микрошаговые приводы делят стандартный физический шаг в 1,8 градуса на гораздо меньшие электрические приращения путем модуляции тока между фазами. Привод, настроенный на 256 микрошагов, теоретически обеспечивает 51 200 позиций за оборот. Однако это электрическое разделение не гарантирует механическую точность, поскольку момент магнитной фиксации остается неизменным.
Микрошаговый режим страдает от серьезной потери приращения крутящего момента. Двигатель изо всех сил пытается преодолеть трение и установиться точно на промежуточных положениях микрошагов. Напротив, серводвигатели используют абсолютные или инкрементальные энкодеры высокого разрешения. Стандартный 20-битный сервоэнкодер обеспечивает более миллиона различных позиций за оборот. Система с обратной связью гарантирует, что двигатель действительно достигает и удерживает эти точные положения, независимо от незначительного механического трения или внешних возмущений.
Переменность нагрузки сильно влияет на выбор двигателя. Шаговые двигатели с разомкнутым контуром требуют значительного запаса крутящего момента. Инженеры обычно завышают размеры шаговых двигателей как минимум на 50 % относительно максимальной ожидаемой нагрузки. Этот коэффициент безопасности предотвращает остановку двигателя в случае увеличения трения, ухудшения качества смазки или неожиданного изменения нагрузки во время движения. Если шаговый двигатель зависает, весь процесс необходимо восстановить и перезапустить.
Сервосистемы справляются с динамическими нагрузками с исключительной маневренностью. Поскольку привод отслеживает ошибку рассогласования в режиме реального времени, он динамически потребляет дополнительный ток от источника питания для преодоления внезапного сопротивления. Такая подача мощности по требованию делает сервоприводы идеальными для применений, требующих большого несоответствия инерции, быстрого изменения направления или непредсказуемых усилий обработки, когда инструмент работает с материалами различной плотности.
По умолчанию шаговые двигатели работают на максимальном токе. Привод пропускает полный непрерывный ток через обмотки для поддержания удерживающего момента, даже когда двигатель полностью простаивает. Постоянное потребление энергии приводит к значительному выделению тепла. Шаговые двигатели обычно нагреваются на ощупь, что требует тщательного управления температурным режимом, радиаторов и адекватной вентиляции в герметичных корпусах, чтобы предотвратить повреждение изоляции обмоток.
Серводвигатели эффективно потребляют энергию. Привод подает только точную величину тока, необходимую для перемещения нагрузки или удержания ее на месте в любую миллисекунду. Если двигатель простаивает без воздействия на него внешних сил, потребление тока падает почти до нуля. Эта эффективность приводит к более низкой температуре работы, продлевая срок службы внутренних подшипников и окружающих компонентов внутри шасси машины.
Шаговые двигатели с замкнутым контуром объединяют большое количество полюсов шагового двигателя с механизмом обратной связи сервопривода. Производители оснащают стандартные гибридные шаговые двигатели энкодерами высокого разрешения, установленными непосредственно на заднем валу. Они соединяют эти двигатели с современными приводами, способными считывать данные энкодера и динамически регулировать фазный ток на основе фактической ошибки положения.
Эта гибридная архитектура устраняет основной недостаток традиционных шаговых двигателей: пропущенные шаги. Если происходит механическое заедание, привод обнаруживает ошибку положения и увеличивает ток, чтобы преодолеть сопротивление. Если привязка непреодолима, привод подает сигнал тревоги, а не бесшумно теряет позицию. Более того, поскольку привод масштабирует ток в зависимости от фактической нагрузки, шаговые двигатели с замкнутым контуром работают значительно холоднее, чем их аналоги с разомкнутым контуром.
Хотя шаговые двигатели с замкнутым контуром обеспечивают превосходную надежность, они не заменяют настоящие серводвигатели в высокопроизводительных приложениях. Они по-прежнему страдают от ограничений индуктивности обмотки, присущих статорам с большим количеством полюсов. Шаговый двигатель с замкнутым контуром не может соответствовать плоской кривой крутящего момента на высоких скоростях или агрессивному динамическому профилю ускорения серводвигателя с малым числом полюсов, что ограничивает его использование приложениями с низкой и средней скоростью.
Шаговые двигатели превосходно работают в средах с предсказуемыми нагрузками и требованиями к скорости от низкой до средней. Они доминируют в проектах, требующих высокого удерживающего момента в состоянии покоя. Простота интеграции делает их выбором по умолчанию для быстрого прототипирования и систем, управляемых базовыми микроконтроллерами, где сложная настройка нежелательна.
3D-принтеры и настольные производственные инструменты, требующие простого и воспроизводимого позиционирования.
Автоматизированные медицинские пипетки и системы обработки лабораторных жидкостей.
Слайдеры для камер и автоматизированные фотооборудования, требующие плавного и медленного движения.
Простые индексирующие столы и отклоняющие устройства конвейеров с фиксированной и прогнозируемой полезной нагрузкой.
Текстильное оборудование, требующее синхронизированной низкоскоростной подачи без сложных контуров обратной связи.
Серводвигатели обязательны для систем, подвергающихся непредсказуемым нагрузкам и требующих высокой скорости работы. Они легко справляются с профилями быстрого ускорения и замедления. Приложения с нулевой терпимостью к позиционным ошибкам или приложения, требующие сложного многоосного интерполированного движения, полностью полагаются на сервотехнологию для обеспечения строгой синхронизации.
Многоосные роботизированные руки и шарнирные манипуляторы, требующие динамической компенсации нагрузки.
Высокоскоростное упаковочное оборудование и сортировочные линии, требующие быстрого цикла.
Промышленные фрезерные и токарные станки с ЧПУ для резки материалов различной плотности.
Автоматизированные управляемые транспортные средства (AGV) и автономные мобильные роботы, перемещающиеся по пересеченной местности.
Системы резки с вращающимися ножами, требующие точного согласования скорости с движущимися полотнами.
Шаговые двигатели по своей природе страдают от резонанса на средних частотах. При работе двигателя ротор слегка колеблется, прежде чем установиться в магнитный фиксатор. На определенных скоростях эти колебания усиливаются, вызывая сильную вибрацию, слышимый шум и внезапную потерю крутящего момента. Этот резонанс может легко привести к полной остановке двигателя даже в условиях холостого хода.
Для смягчения резонанса требуются как механические, так и электрические стратегии. Механически добавление демпфера вибрации или маховика к заднему валу поглощает энергию колебаний. Электрически использование микрошагов сглаживает резкие дискретные шаги. Переход на усовершенствованные цифровые шаговые приводы, оснащенные активными антирезонансными алгоритмами, обеспечивает наиболее эффективное решение, поскольку привод активно вводит противоположные частоты для поддержания плавного движения во всем диапазоне скоростей.
Сервосистемы создают риск нестабильности контура управления. Неправильно настроенные контуры ПИД (пропорционально-интегрально-производной) заставляют двигатель «охотиться» за целевым положением. Это проявляется в виде высокочастотного жужжания или сильных механических колебаний. Резкие изменения инерции нагрузки во время работы могут мгновенно дестабилизировать ранее хорошо настроенный сервопривод, что приведет к механическому повреждению.
Правильный ввод в эксплуатацию предотвращает нестабильность настройки. Инженеры должны точно рассчитать коэффициент несоответствия инерции между ротором двигателя и приводимой нагрузкой на этапе определения размера. Поддержание этого соотношения ниже 10:1 упрощает настройку. Современные сервоприводы оснащены сложным программным обеспечением автонастройки, которое анализирует динамику нагрузки и устанавливает базовый коэффициент усиления ПИД-регулятора. Применение режекторных фильтров в программном обеспечении привода дополнительно подавляет определенные механические резонансные частоты, присущие корпусу машины.
Выбор между шаговым двигателем и серводвигателем требует балансировки скорости, крутящего момента, точности позиционирования, сложности системы и общей стоимости проекта. Выбор правильной технологии управления движением помогает улучшить производительность машины, сократить расходы на техническое обслуживание и максимизировать долгосрочную эксплуатационную надежность.
О Ритшере
Ritscher является надежным производителем электродвигателей и решений для управления движением, поставляя шаговые двигатели, серводвигатели, бесщеточные двигатели постоянного тока, мотор-редукторы и индивидуальные приводные системы для промышленной автоматизации и OEM-приложений. Обладая передовыми производственными возможностями и обширным инженерным опытом, Ritscher предлагает надежные и высокоэффективные решения для двигателей, которые подходят для широкого спектра промышленных применений.
Прежде чем выбирать двигатель, сравните скорость, крутящий момент и точность позиционирования.
Оцените сложность системы, требования к управлению и долгосрочные эксплуатационные расходы.
При выборе балансировки производительности и бюджета рассмотрите шаговые двигатели с замкнутым контуром.
Подберите двигатель к подходящей системе привода и связи для достижения оптимальной производительности.
Прежде чем выбирать шаговый двигатель или серводвигатель, тщательно оцените нагрузочные характеристики вашего приложения, требования к скорости, точность позиционирования, рабочую среду и будущую масштабируемость, чтобы обеспечить наиболее эффективное решение для управления движением.
О: Да, но только в том случае, если требования к скорости и динамической нагрузке приложения строго соответствуют физическим возможностям степпера. Шаговые двигатели с замкнутым контуром делают эту замену весьма жизнеспособной в приложениях среднего уровня, обеспечивая проверенное позиционирование без сложности полноценной сервосистемы.
О: Серводвигатели значительно быстрее. Обычно они работают со скоростью от 3000 до 5000 об/мин, сохраняя при этом полный номинальный крутящий момент. Шаговые двигатели быстро теряют полезный крутящий момент после 1000 об/мин и могут упасть почти до нуля на своих верхних механических пределах.
A: Индуктивность обмотки ограничивает ток. При высоких скоростях вращения электрическому току просто не хватает времени для достижения максимального уровня насыщения в катушках двигателя до того, как привод выдаст импульс следующего шага.
А: Да. В отличие от шаговых двигателей, которые используют магнитные полюса для пассивной фиксации на месте, сервоприводы активно удерживают положение. Привод постоянно считывает данные энкодера и подает корректирующий ток, чтобы противостоять внешним силам, которые иногда могут вызывать легкие микровибрации или «рывки».
Ответ: Системы с разомкнутым контуром отправляют команды движения без проверки выполнения, что является стандартом для традиционных шаговых двигателей. В системах с обратной связью используются датчики, такие как энкодеры, для проверки точного физического положения двигателя и корректировки любых отклонений в режиме реального времени, что является обязательным для сервоприводов.
Ответ: Шаговые двигатели, как правило, гораздо проще интегрировать новичкам, использующим микроконтроллеры. Множество готовых библиотек и простые модули драйверов обрабатывают базовые входные данные шага и направления с минимальной сложностью подключения по сравнению с промышленными сервоприводами.
