В сфере промышленной автоматизации и прецизионной робототехники управление движением не может полагаться на аппроксимацию. Точное позиционирование, скорость и крутящий момент не подлежат обсуждению. Выбор неправильной технологии двигателя или привода неправильного размера приводит к ошибкам позиционирования компаунда, термическим сбоям и серьезным простоям системы. Понимание фундаментальной механики серводвигателя — это только основа. В этом руководстве описывается, как работают эти системы, их сравнение с альтернативными решениями по управлению движением, а также строгие инженерные критерии, необходимые для оценки и выбора подходящего устройства для вашего приложения. Мы рассмотрим механические реалии обратной связи с обратной связью, согласования инерции и факторов окружающей среды, которые определяют выживаемость оборудования в заводских цехах.

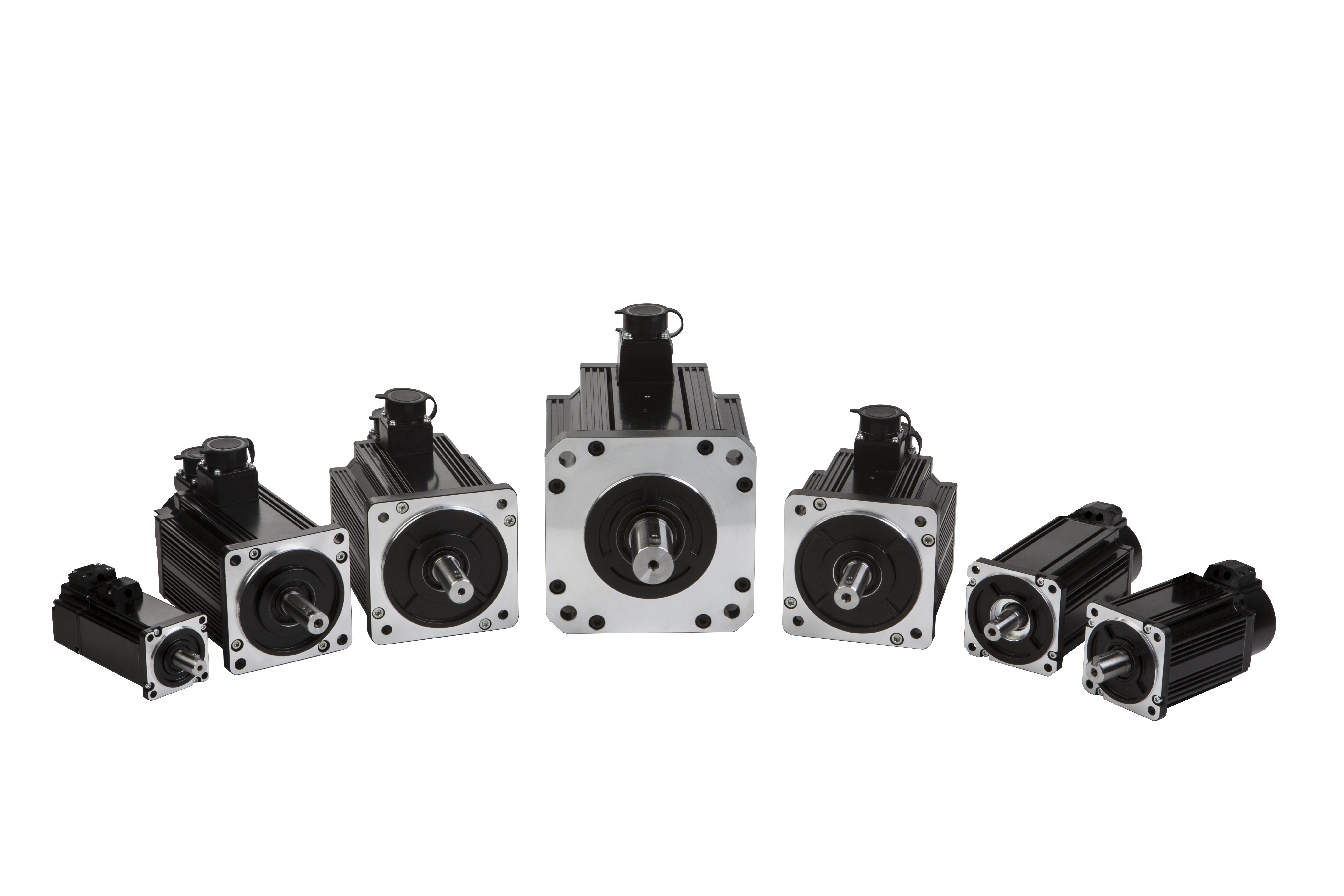

Серводвигатель — это не особый класс двигателей, а скорее система с замкнутым контуром, объединяющая двигатель, устройство обратной связи и контроллер для достижения точного управления угловым или линейным положением, скоростью и ускорением.
Промышленные серводвигатели фундаментально отличаются от сервоприводов с ШИМ-любителем, поскольку для исправления ошибок в реальном времени используются усовершенствованные энкодеры или резольверы, а не простое управление широтно-импульсной модуляцией.
Серводвигатели можно разделить на вращательные (вращающийся вал) и линейные (поступательный/толкающий прямой привод) в зависимости от требуемой механической мощности.
Выбор правильного серводвигателя требует строгого согласования инерции; Несоответствие инерции нагрузки и двигателя является основной причиной плохой работы системы и нестабильности настройки.
Хотя первоначальные затраты выше, чем у шаговых двигателей с разомкнутым контуром, сервосистемы обеспечивают превосходный высокоскоростной крутящий момент, энергоэффективность и динамический отклик, снижая долгосрочные эксплуатационные расходы в средах с высокой пропускной способностью.
Оглавление
Инженеры часто путают стандартные электродвигатели с сервосистемами. Стандартный двигатель просто вращается при подаче питания. Сервосистема действует разумно. Для работы требуется петля обратной связи. Это преимущество замкнутого цикла — то, что отличает прецизионную автоматизацию от базовой механизации. Когда вы задаете определенный угол вала, система проверяет, действительно ли вал достиг этого угла.
Системы с замкнутым контуром постоянно контролируют и корректируют положение, скорость и ускорение. Системы с разомкнутым контуром выполняют команды вслепую. Если двигатель с разомкнутым контуром сталкивается с физическим препятствием, он теряет свое положение. Система замкнутого цикла мгновенно обнаруживает ошибку. Он компенсирует это увеличением тока для преодоления препятствия или вызывает неисправность для защиты механической трансмиссии.
Термин «серво» происходит от латинского слова servus , что означает помощник или раб. Это указывает на систему, которая действует строго в соответствии с входными командами. Механические регуляторы первых паровых двигателей в конечном итоге превратились в электронные системы с замкнутым контуром, которые мы используем сегодня. Современное промышленное производство полностью опирается на эту концепцию, обеспечивающую повторяемую точность.
Обычно в цехе вы встретите две механические конфигурации:
Роторные сервоприводы: это обычные двигатели. Они преобразуют электрическую энергию во вращательное движение вала. Вы прикрепляете их к коробкам передач, ремням ГРМ или шариковым винтам для привода конвейеров и роботизированных соединений.
Линейные сервоприводы: действуют как плоские двигатели с прямым приводом. Они преобразуют электрическую энергию непосредственно в линейную поступательную силу. Они толкают или тянут детали без механического износа трансмиссии, полностью устраняя люфт.
Также важно отделить промышленные предприятия от любительских вариантов. Стандартные 3-проводные сервоприводы с ШИМ для любителей приводят в действие базовые игрушки и обучающую робототехнику. Им не хватает прочности для непрерывной работы. промышленных Системы Они приводят в действие обрабатывающие центры с ЧПУ, тяжелую робототехнику и высокоскоростные упаковочные линии, где отказ означает остановку производства. серводвигателей работают с высоким напряжением.
Двигательный агрегат осуществляет электромеханическое преобразование электрической энергии во вращательное или поступательное движение. Статор генерирует вращающееся магнитное поле. Ротор следует за этим полем, создавая крутящий момент. Такое взаимодействие позволяет точно контролировать профили движения. Вы можете управлять кривыми положения, скорости и ускорения с точной повторяемостью.
Промышленные применения в значительной степени отдают предпочтение серводвигателям переменного тока. Они бесщеточные, выдерживают большие импульсные токи и служат промышленным стандартом для тяжелых нагрузок. Серводвигатели постоянного тока могут быть щеточными или бесщеточными. Обычно они работают от аккумулятора и потребляют меньший ток, что делает их пригодными для мобильной робототехники и автоматизированных транспортных средств (AGV).
Механизм обратной связи отслеживает точное положение и скорость вала. Он отправляет эти данные обратно в контроллер. Без этого компонента система работает вслепую. Выбор устройства обратной связи определяет устойчивость всей оси к воздействию окружающей среды.
Оптические энкодеры обеспечивают невероятно высокую точность. Для определения положения они используют стеклянный диск и источник света. Однако они остаются чувствительными к пыли, маслу и сильной вибрации. Магнитные резольверы прочны. Они используют медные обмотки и магнитные поля. Они прекрасно переносят высокие температуры и суровые промышленные условия, хотя и жертвуют небольшим количеством абсолютного разрешения.
Энкодеры бывают абсолютными и инкрементными. Абсолютные энкодеры запоминают свое точное положение даже после отключения питания. Инкрементные энкодеры требуют выполнения последовательности возврата в исходное положение каждый раз при включении машины. Абсолютная обратная связь экономит критическое время восстановления в сложных многоосных станках.
Сервопривод действует как мышца системы. Он преобразует низковольтные командные сигналы от контроллера в напряжение и ток высокой мощности. Привод передает эту мощность непосредственно на обмотки двигателя. Он регулирует ток сотни раз в секунду, чтобы сохранить заданную траекторию. Современные приводы также поддерживают локальные функции безопасности, такие как Safe Torque Off (STO).
Контроллер движений служит мозгом операции. Он рассчитывает траектории пути и выполняет циклы ПИД (пропорционально-интегрально-производная). Контроллер постоянно сравнивает целевое положение с фактическим положением, сообщаемым энкодером. Это сводит к минимуму эту ошибку, обеспечивая бесперебойную работу машины. В многоосных системах контроллер синхронизирует несколько двигателей для выполнения сложных интерполированных движений.
Машиностроители все чаще отдают предпочтение интегрированным сервосистемам. Эти устройства содержат двигатель, энкодер и привод в одном шасси. Такой подход «все в одном» значительно снижает требования к прокладке кабелей. Это также уменьшает занимаемую площадь электрического шкафа, что очень желательно при компактных конструкциях машин.
Однако интегрированные устройства сталкиваются с температурными ограничениями. Электроника привода расположена непосредственно на горячем корпусе двигателя. Тепло — враг твердотельной электроники. Более того, в случае выхода из строя накопителя зачастую приходится заменять весь встроенный блок. Это ограничивает гибкость технического обслуживания и требует наличия более дорогих запасных частей.
Традиционные установки основаны на модульных конфигурациях. Двигатель крепится на раме машины. Привод расположен удаленно в электрическом шкафу с климат-контролем. Такое разделение максимизирует тепловые характеристики и гибкость оборудования. Заменить перегоревший привод можно, не отсоединяя двигатель от механической трансмиссии.
Недостатком является сложная кабельная разводка. Вам необходимо прокладывать толстые силовые кабели и чувствительные провода обратной связи через машину. Это увеличивает уязвимость к электромагнитным помехам (EMI) и требует значительного пространства в шкафу. Размер кабельных трасс должен соответствовать радиусу изгиба нескольких толстых кабелей.
Инженеры часто спорят между сервоприводами и шаговыми технологиями. Понимание их фундаментальных различий предотвращает дорогостоящие ошибки в применении. Степперы отлично подходят для простых задач с низкой скоростью. Сервоприводы доминируют в высокоскоростных, динамичных средах.
Шаговые двигатели быстро теряют крутящий момент на высоких скоростях. Серводвигатель поддерживает плоскую кривую крутящего момента во всем рабочем диапазоне Сервоприводы потребляют ток, пропорциональный нагрузке, что делает их очень эффективными. Степперы постоянно потребляют максимальный ток, что делает их склонными к перегреву, даже когда они стоят на месте. .
Сервосистемы легко справляются с профилями быстрого ускорения и замедления. Они не теряют синхронности. Степперы рискуют пропустить шаги при резком изменении нагрузки. Если шаговый двигатель пропускает шаг, контроллер никогда не узнает об этом, разрушая весь цикл обработки или упаковки. Это делает сервоприводы обязательными для динамичных, высокоскоростных приложений.
Особенность | Сервомоторная система | Система шагового двигателя |
|---|---|---|
Архитектура управления | Замкнутый контур (требуется обратная связь) | Разомкнутый контур (обычно без обратной связи) |
Высокоскоростной крутящий момент | Отлично (сохраняет плоскую кривую крутящего момента) | Плохо (крутящий момент значительно падает на высокой скорости) |
Энергоэффективность | Высокий (потребляет ток только по мере необходимости) | Низкий (потребляет постоянный максимальный ток) |
Динамический отклик | Высокий (легко справляется с быстрыми изменениями нагрузки) | Низкий (склонен к остановке или пропуску шагов) |
Выработка тепла | От низкого до среднего (зависит от нагрузки) | Высокий (постоянный ток генерирует избыточное тепло) |
Вы должны рассчитать как непрерывный крутящий момент (RMS), так и пиковый крутящий момент. Непрерывный крутящий момент представляет собой нагрузку, которую двигатель может выдерживать неограниченное время без перегрева. Пиковый крутящий момент — это максимальная сила, доступная для коротких импульсов ускорения или замедления.
Всегда внимательно читайте кривую крутящего момента двигателя. Убедитесь, что нормальное рабочее состояние вашего приложения находится в зоне непрерывной работы. Если слишком долго полагаться на пиковый крутящий момент, это приведет к тепловым неисправностям. Выбор двигателя, основанный только на пиковом крутящем моменте, гарантирует преждевременный выход статора из строя.
Согласование по инерции определяет стабильность системы. Вы должны сравнить инерцию нагрузки с инерцией ротора. Массивная нагрузка, прикрепленная к крошечному ротору, создает неуправляемую систему. Двигатель будет изо всех сил пытаться остановить нагрузку, что приведет к серьезному перерегулированию и колебаниям.
Ориентируйтесь на соотношение инерции от 1:1 до 5:1 для высокодинамичных приложений, таких как роботы для захвата и перемещения. Вы можете увеличить это соотношение до 10:1 для стабильных приложений с низким откликом, таких как тяжелые конвейеры. Плохое согласование инерции гарантирует резонанс, серьезные перерегулирования и невозможность настройки. Вы не можете исправить плохое соотношение инерции с помощью параметров программного обеспечения.
Оцените рейтинг IP (защита от проникновения) для вашей конкретной среды. Стандартные заводские помещения обычно требуют IP54. Пищевая промышленность требует степени защиты IP65 или IP67, чтобы выдерживать химические промывки под высоким давлением. Взрывоопасные среды, такие как зернохранилища или химические заводы, требуют строгой сертификации ATEX.
Требования к охлаждению также определяют выбор двигателя. Естественная конвекция подходит для легких условий эксплуатации. Тяжелые продолжительные нагрузки требуют использования вентиляторов с принудительной подачей воздуха или рубашек жидкостного охлаждения для предотвращения деградации статора. Жидкостное охлаждение позволяет обеспечить гораздо более высокую плотность мощности в меньшем физическом корпусе.
Ваш сервопривод должен беспрепятственно взаимодействовать с существующими ПЛК. Оцените требования к интеграции заранее. Многоосная синхронизация требует детерминированных промышленных сетей. Стандартные протоколы включают EtherCAT, PROFINET, Ethernet/IP и SERCOS. Выберите протокол, соответствующий вашей общей архитектуре управления, чтобы избежать покупки дорогих модулей шлюза.
Сервосистемы требуют точной настройки контуров управления. Коэффициенты пропорционального, интегрального и производного коэффициентов должны точно соответствовать механической нагрузке. Современные приводы имеют возможность автонастройки. Вы запускаете процедуру, и привод встряхивает двигатель, чтобы рассчитать нагрузку.
Однако автонастройка часто дает сбой при сложных нелинейных нагрузках. Вертикальные оси с гравитационным смещением или системы с высоким коэффициентом трения сбивают с толку алгоритмы автонастройки. Инженерам часто приходится вручную настраивать фильтры и параметры усиления, чтобы устранить резонанс. Понимание графиков Боде и частотных характеристик является необходимым навыком для продвинутой настройки.
Ухудшение сигнала между энкодером и приводом является основной причиной отказа. ЭМИ могут повредить данные обратной связи, вызывая неустойчивое поведение двигателя. Двигатель может внезапно подпрыгнуть или сильно вибрировать, если пропадет сигнал энкодера. Вы должны реализовать строгие стратегии смягчения последствий.
Используйте правильные методы заземления. Используйте экранированные кабели и убедитесь, что экран правильно закреплен на обоих концах. Всегда отделяйте высоковольтные линии электропередачи от чувствительных сигнальных линий в кабельных лотках. Однокабельные решения набирают популярность. Они объединяют питание и обратную связь в одном сильно экранированном кабеле. Это уменьшает количество механических повреждений в движущихся кабельных трассах.
Механическое соответствие ухудшает производительность сервопривода. Люфты в редукторах, растяжение ремня и упругие муфты вносят задержки. Контур обратной связи обнаруживает эти задержки и осуществляет сверхкомпенсацию, вызывая колебания двигателя. Убедитесь, что ваша механическая трансмиссия максимально жесткая, чтобы поддерживать стабильную петлю обратной связи. Системы с прямым приводом устраняют эти проблемы, но требуют двигателей гораздо большей мощности для создания необходимого крутящего момента без механического преимущества.
Серводвигатель — идеальное решение для управления движением в приложениях, требующих высокой точности, быстрого реагирования и надежного управления с обратной связью Тщательно оценивая крутящий момент, инерцию, протоколы связи и требования к установке, инженеры могут максимизировать производительность, эффективность и долгосрочную надежность машины. .
О Ритшере
Ritscher является профессиональным производителем электродвигателей и решений для управления движением, специализирующимся на серводвигателях, бесщеточных двигателях постоянного тока, шаговых двигателях, мотор-редукторах и индивидуальных приводных системах для промышленной автоматизации и OEM-приложений. Благодаря передовым технологиям производства и обширному инженерному опыту компания Ritscher предлагает надежные и энергоэффективные продукты, которые помогают клиентам добиться точного и надежного управления движением.
Прежде чем выбирать серводвигатель, изучите требования к крутящему моменту, скорости и расположению вашего приложения.
Подберите двигатель, привод, энкодер и контроллер для достижения оптимальной производительности системы.
При проектировании системы учитывайте условия окружающей среды, методы охлаждения и протоколы связи.
Проверьте согласование инерции и механическую интеграцию, чтобы обеспечить стабильное и точное управление движением.
Прежде чем выбирать серводвигатель, тщательно оцените профиль движения вашего приложения, характеристики нагрузки, требования к точности, рабочую среду и архитектуру управления, чтобы добиться наилучшей долгосрочной производительности и надежности.
О: Срок службы зависит в первую очередь от износа подшипников и управления температурным режимом. При нормальных условиях эксплуатации и правильном согласовании инерции промышленные подшипники служат от 20 000 до 30 000 часов. Загрязнение окружающей среды или постоянная работа с максимальным крутящим моментом значительно сокращают срок службы.
А: Да. Промышленные сервосистемы легко справляются с непрерывным вращением в контурах управления скоростью и скоростью. Это отличается от любительских сервоприводов RC, угол вращения которых часто механически ограничен 180 или 270 градусами.
Ответ: Сервоприводы переменного тока работают на переменном токе, являются бесщеточными и доминируют в тяжелой промышленности из-за высокой удельной мощности. Сервоприводы постоянного тока работают на постоянном токе, могут быть щеточными или бесщеточными и обычно используются в небольших, мобильных или низковольтных приложениях.
О: Высокочастотный шум или вибрация обычно указывают на плохую настройку ПИД-регулятора. Пропорциональное усиление может быть установлено слишком высоким, что приведет к микроколебаниям. Это также может быть связано с механическим резонансом в трансмиссии или серьезным несоответствием соотношения инерции нагрузки и ротора.
О: Вы должны рассчитать три основных фактора: непрерывный (RMS) крутящий момент для устойчивой работы, пиковый крутящий момент для ускорения и соотношение инерции нагрузки к двигателю. Используйте программное обеспечение для определения параметров, чтобы построить профиль движения в зависимости от кривой скорости и крутящего момента двигателя.
О: Двигатель потеряет удерживающий момент и остановится на свободном ходу, что может привести к падению вертикальной нагрузки. Чтобы предотвратить это, системы, приводящие в движение вертикальные или критически важные для безопасности оси, должны быть оснащены электромеханическим стояночным тормозом, который автоматически включается при отключении питания.
