Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-07-28 Происхождение:Работает
Выбор неправильной системы управления движением приводит к хроническому снижению производительности, например, к зависаниям и потерям шагов, или к сильному раздуванию бюджетов проектов из-за завышенных спецификаций. Инженеры постоянно сталкиваются с трудностью найти баланс между требуемой точностью позиционирования и динамическим откликом, строгими ограничениями физического объема и сложностью системы. Оценка обоих типов двигателей (и гибридных альтернатив) требует анализа строгих технических параметров, таких как кривые крутящего момента, скорость и механизмы обратной связи, а не полагаться на обобщенные отраслевые предположения. Понимание основных различий между серводвигателем и шаговым двигателем обеспечивает оптимальную производительность системы.
Базовый уровень производительности: Шаговые двигатели отличаются высоким удерживающим моментом и точным позиционированием на низких скоростях, тогда как серводвигатели доминируют в высокоскоростных приложениях с большими ускорениями, требующих адаптации к динамической нагрузке.
Реальность затрат: сервосистемы имеют значительно более высокую начальную стоимость компонентов и требуют сложной настройки, тогда как шаговые двигатели предлагают экономичное решение «включай и работай» для предсказуемых нагрузок.

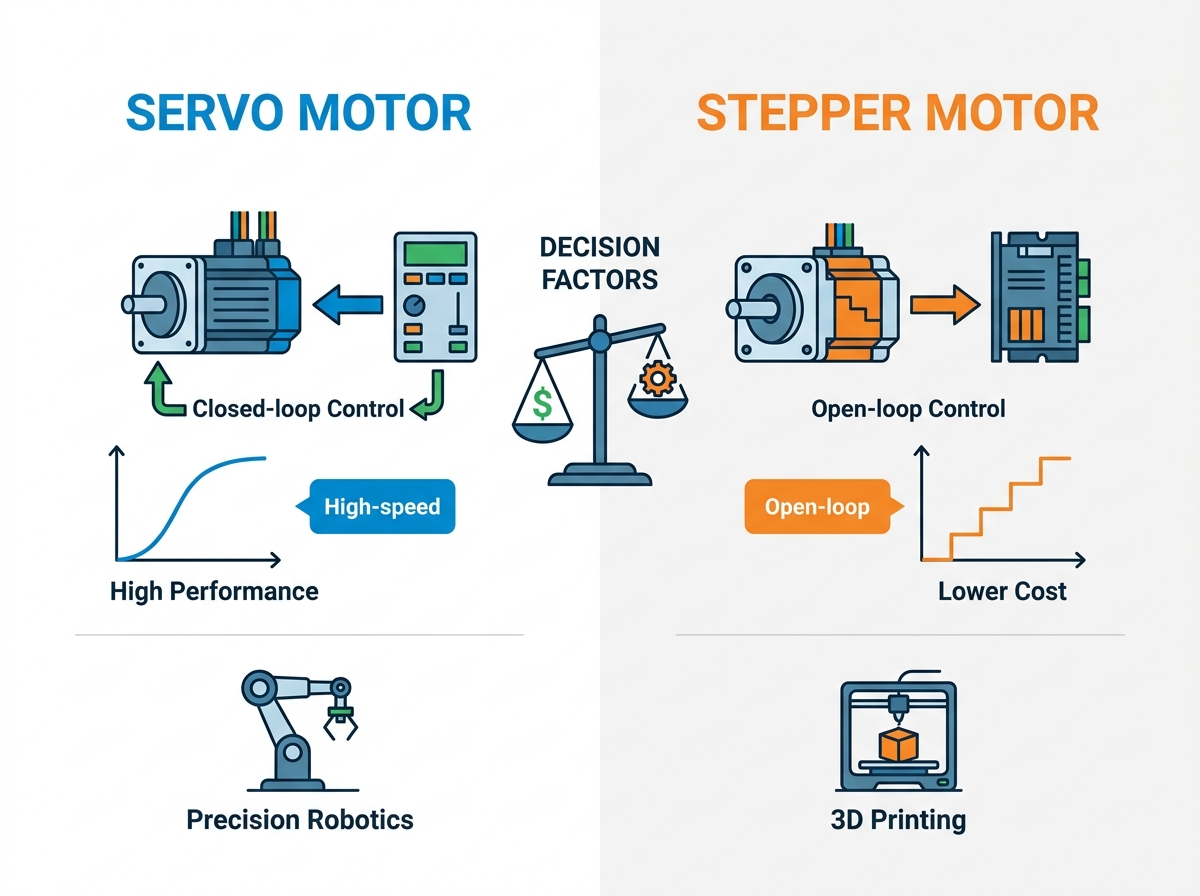

Архитектурное отличие. Фундаментальное различие заключается в контурах управления; традиционные шаговые двигатели работают по разомкнутому контуру (принимая положение), а сервоприводы работают по замкнутому контуру (проверяя положение с помощью энкодеров).
Гибридный компромисс: шаговые двигатели с замкнутым контуром обеспечивают жизнеспособную золотую середину, обеспечивая обнаружение остановки и повышенную эффективность без полной стоимости или сложности настоящей сервосистемы.
Оглавление
Понимание внутренней конструкции двигателя помогает предсказать, как двигатель будет вести себя при различных нагрузках, скоростях и ограничениях при монтаже. Физическая конструкция определяет электрический отклик и механическую мощность системы. Вы не можете заставить двигатель работать за пределами его архитектурных ограничений.
В шаговых двигателях используется большое количество полюсов, обычно от 50 до 100 магнитных полюсов на роторе. Такая высокая плотность полюсов позволяет двигателю двигаться с точными шагами вращения, не требуя внешней обратной связи. Физическая стандартизация в значительной степени отдает предпочтение степперам. Производители изготавливают их в соответствии со стандартными размерами монтажных рам NEMA, такими как NEMA 17, NEMA 23, NEMA 34 и NEMA 42. Эта стандартизация упрощает механическую интеграцию машин различных конструкций. Вы можете заменить NEMA 23 одной марки на другую, не меняя конструкцию монтажных пластин.
Традиционные шаговые двигатели работают как системы с разомкнутым контуром. Контроллер посылает приводу дискретные электрические импульсы, и система предполагает, что вал двигателя перемещается на соответствующее расстояние. Это создает явную уязвимость к потере шагов, если механическая нагрузка превышает доступный крутящий момент двигателя. Физическая проводка остается простой. Монтажники используют стандартные 4-проводные или 6-проводные прямые подключения без необходимости выполнения сложных соединений обратной связи. Вы подаете питание на катушки, и магнитное поле подтягивает ротор к следующему фиксатору.
Серводвигатели имеют небольшое количество полюсов, обычно от 4 до 12 полюсов. Низкая плотность магнитных полюсов обеспечивает чрезвычайно плавную работу на высоких скоростях вращения. Однако эта конструкция полностью полагается на внешнюю управляющую электронику для обеспечения точного позиционирования. Система обратной связи с обратной связью составляет основу сервоархитектуры. Между энкодером, усилителем привода и контроллером движения происходит непрерывная связь для исправления ошибок позиционирования в режиме реального времени. Если физическое препятствие замедляет вал, привод мгновенно подает больший ток для преодоления сопротивления.
Механическая и кабельная сложность значительно возрастает с сервосистемами. Установщики должны управлять конфигурациями с двумя кабелями. Один кабель подает высокое напряжение на фазы двигателя, а отдельный, сильно экранированный кабель передает данные обратной связи с высоким разрешением. Эти линии обратной связи остаются чувствительными к электромагнитным помехам, если они не проложены и не экранированы должным образом внутри корпуса машины. Прокладка этих кабелей требует строгого разделения от высоковольтных линий переменного тока во избежание ухудшения качества сигнала.
Кривая крутящего момента шагового двигателя демонстрирует огромный удерживающий момент при нулевых оборотах и отличную толкающую силу на низкой скорости. Однако при увеличении скорости вращения происходит резкий спад. Это ухудшение крутящего момента происходит из-за индуктивности обмотки; при высокой частоте импульсов току просто не хватает времени, чтобы полностью подать напряжение на катушки двигателя до того, как поступит импульс следующего шага. Вы получаете высокий крутящий момент при 100 об/мин, но почти ничего при 2000 об/мин.
И наоборот, кривая крутящего момента серводвигателя остается плоской и постоянной во всем диапазоне рабочих скоростей. Сервоприводы обладают уникальной способностью временно обеспечивать пиковый крутящий момент, часто в три раза превышающий постоянный номинальный крутящий момент, что обеспечивает быстрые профили ускорения. Серводвигатели обеспечивают гораздо более высокую непрерывную выходную мощность на единицу объема, чем шаговые двигатели на средних и высоких скоростях. Компактный сервопривод может легко превзойти массивный шаговый двигатель NEMA 34, если скорость превышает 1000 об/мин.
Метрика производительности | Шаговый мотор | Сервомотор |
|---|---|---|
Удерживающий крутящий момент (0 об/мин) | Отлично (полный номинальный крутящий момент) | Хорошо (требуется непрерывный контур управления) |
Высокоскоростной крутящий момент | Плохо (резкое падение из-за индуктивности) | Отлично (плоская кривая крутящего момента) |
Пиковый крутящий момент | Нет (остановится при превышении) | Высокий (до 3-кратного непрерывного рейтинга) |
Плотность мощности | Низкий | Высокий |
Точность шагового двигателя зависит от физико-механического угла шага, обычно 1,8 градуса на полный шаг. Инженеры часто используют микрошаговые приводы для увеличения разрешения, разделяя 1,8 градуса на меньшие приращения (например, 1/16 или 1/32). Этот метод жертвует удерживающим моментом ради более плавного движения. В неподвижном состоянии шаговые двигатели обеспечивают абсолютную механическую устойчивость. Они фиксируются в положении без колебаний или дизеринга. Это делает их идеальными для систем визуального контроля, где камере требуется совершенно неподвижный объект.
Точность сервопривода полностью зависит от разрешения энкодера. В современных сервоприводах используются 20-24-битные энкодеры, обеспечивающие превосходную повторяемость в высокодинамичных приложениях. Однако сервоприводы постоянно испытывают феномен «охоты». Контур управления непрерывно совершает колебания вала двигателя на микроградусы вокруг заданного положения, чтобы поддерживать состояние удержания. Если вы прикоснетесь к удерживающему сервоприводу, вы часто почувствуете легкую вибрацию, поскольку он пытается оставаться в идеальном центре.
Степперы демонстрируют вялые характеристики ускорения. Это происходит из-за высокой инерции ротора по сравнению с доступным крутящим моментом на высоких скоростях. Им сложно быстро изменить направление при больших нагрузках. Если вы слишком сильно нажмете на шаговый двигатель во время ускорения, он просто заглохнет и издаст пронзительный вой.
Сервоприводы обеспечивают высокую отзывчивость и быстрое ускорение. Их низкая инерция ротора и высокий пиковый крутящий момент позволяют им выполнять агрессивные профили движения и быстро менять направление без потери позиции. Они преуспевают в машинах для захвата и перемещения, где перемещение из точки А в точку Б за миллисекунды определяет производительность машины.
Шаговые двигатели работают неэффективно с электрической точки зрения. Они постоянно потребляют полный номинальный ток для поддержания удерживающего момента независимо от фактической механической нагрузки. Это приводит к сильному выделению тепла, даже когда машина полностью остановлена. Часто шаговые двигатели слишком горячие, чтобы к ним можно было прикасаться во время нормальной работы.
Серводвигатели работают с высоким электрическим КПД. Привод с обратной связью подает только точный ток, необходимый для перемещения или удержания определенной нагрузки в любую заданную миллисекунду. Следовательно, сервоприводы работают холоднее и потребляют значительно меньше энергии в течение продолжительных рабочих циклов. Если нагрузка небольшая, сервопривод потребляет минимальный ток.
Требования к аппаратному обеспечению для этих двух технологий существенно различаются. Шаговые системы требуют минимального оборудования: только двигатель и простой шаговый привод. Для сервосистем требуется двигатель, сложный усилитель привода, энкодеры высокого разрешения и специализированные экранированные кабели. Преимущество шаговых двигателей в стандартизации, в частности совместимость со стандартным монтажом NEMA, снижает общие затраты на закупку оборудования и упрощает логистику цепочки поставок. Вы можете приобрести компоненты шаговых двигателей от десятков взаимозаменяемых поставщиков.
С точки зрения быстрого прототипирования, степперы обладают обширной поддержкой библиотек с открытым исходным кодом и дешевыми драйверами. Инженеры могут выполнить базовое управление движением за несколько часов, используя простые микроконтроллеры. Вы подключаете контакты шага и направления, пишете десять строк кода, и двигатель вращается. Для сервоприводов требуется специальное программное обеспечение для ввода в эксплуатацию, фирменные кабели и более глубокие инженерные знания для создания базового движения. Вы должны настроить привод, настроить электронную передачу и установить протоколы связи, прежде чем вал начнет вращаться.
Сервосистемы несут скрытые затраты на интеграцию. Инженеры должны посвящать часы настройке контура ПИД, специализированному обслуживанию и сложному устранению неполадок при возникновении проблем с резонансом. Если механическая нагрузка со временем меняется из-за износа, сервоприводу может потребоваться повторная настройка. Степперы несут в себе свои скрытые риски. Потенциальные затраты на брак или доработку быстро накапливаются, если системы с разомкнутым контуром теряют этапы во время критического производственного процесса, разрушая заготовку без срабатывания сигнализации станка. Сломанная шаговая система просто продолжает выполнять свою программу, не обращая внимания на физическую реальность.
Выбирайте шаговые двигатели для приложений с предсказуемыми нагрузками, низкими и средними скоростями, а также для систем, требующих абсолютной стабильности в состоянии покоя. Они доминируют в чувствительных к затратам проектах, где достаточно управления разомкнутым контуром.
3D-принтеры и настольные машины для прототипирования.
Настольные фрезерные станки с ЧПУ и лазерные граверы.
Медицинские жидкостные насосы и шприцевые приводы.
Поворотно-наклонные платформы для камер, не требующие вибрации при стоянке.
Простые конвейерные системы индексации.
Микроустройства с низким крутящим моментом и оптические регулировки.
Выбирайте серводвигатели для приложений, включающих переменные или непредсказуемые нагрузки, непрерывную высокоскоростную работу, требования абсолютной точности и быстрые профили ускорения.
Промышленная шарнирно-сочлененная робототехника и коллаборативные роботы.
Высокоскоростное упаковочное и разливочное оборудование.
Многоосные обрабатывающие центры с ЧПУ для резки твердых металлов.
Автоматизированные транспортные средства, перемещающиеся по динамичным цехам завода.
Системы резки летучими ножницами, требующие точного согласования скорости.
Шаговые двигатели с замкнутым контуром представляют собой гибридное решение в области управления движением. Эти системы прикрепляют энкодеры высокого разрешения к заднему валу традиционных шаговых двигателей. Привод контролирует обратную связь энкодера, чтобы сверить фактическое положение вала с заданным положением. Вы получаете большое количество полюсов шагового двигателя при проверке сервопривода.
Эта архитектура устраняет разрыв в производительности. Он исключает риск потери шагов за счет автоматической компенсации ошибок позиционирования. Кроме того, усовершенствованные приводы с обратной связью снижают выделение тепла, регулируя ток двигателя в зависимости от фактической механической нагрузки, имитируя поведение сервопривода. Хотя они повышают надежность и термический КПД, шаговые двигатели с замкнутым контуром по-прежнему страдают от фундаментального падения крутящего момента на высоких скоростях, свойственного индуктивности обмотки шагового двигателя. Они не сравнятся с настоящим сервоприводом на скорости 3000 об/мин, но обеспечивают превосходную надежность на низких скоростях.
Шаговые двигатели часто сталкиваются с резонансом, сильной вибрацией и нестабильностью среднего диапазона на определенных рабочих частотах. Это может привести к полной остановке двигателя даже при небольших нагрузках. Для смягчения последствий необходим системный подход.
Рассчитайте точные требования к нагрузке, чтобы избежать превышения мощности двигателя, что приводит к неоправданному увеличению инерции ротора.
Используйте усовершенствованные микрошаговые приводы для сглаживания форм тока и снижения низкоскоростной вибрации.
Внедрите физико-механические демпферы на заднем валу для поглощения резонансной энергии.
Избегайте непрерывной работы двигателя в известном диапазоне резонансных частот.
Серводвигатели сталкиваются с рисками, связанными с нестабильностью контура управления. «Ловящие» вибрации возникают при попытке удержать позицию, если неправильно установлены коэффициенты усиления ПИД. Электромагнитные помехи легко повреждают линии обратной связи, вызывая беспорядочное движение.
Используйте современные приводы автонастройки для установления базовых параметров ПИД перед ручной настройкой.
Используйте правильно заземленный, экранированный кабель дифференциального энкодера, прокладывая его вдали от высоковольтных линий.
Обеспечьте жесткие механические соединения, чтобы люфт не сбил с толку контур управления.
Рассчитайте коэффициенты несоответствия инерции нагрузки, строго поддерживая соотношение инерции нагрузки к ротору ниже 10:1 для стабильной работы.
Выбор между серводвигателем и шаговым двигателем зависит от профиля движения вашего приложения, требований к точности, рабочей скорости, условий нагрузки и общего бюджета. Понимание сильных и слабых сторон каждой технологии помогает инженерам создавать надежные, эффективные и экономичные системы управления движением.
О Ритшере
Ritscher является профессиональным производителем электродвигателей и решений для управления движением, поставляя серводвигатели, шаговые двигатели, бесщеточные двигатели постоянного тока, мотор-редукторы и индивидуальные приводные системы для промышленной автоматизации и OEM-приложений. Обладая многолетним инженерным опытом и передовыми производственными возможностями, Ritscher поставляет надежные и высокопроизводительные решения для двигателей клиентам по всему миру.
Прежде чем выбирать двигатель, сравните требования к скорости, крутящему моменту и расположению.
Оцените сложность системы, затраты на обслуживание и долгосрочную эффективность работы.
При выборе балансировки производительности и бюджета рассмотрите шаговые двигатели с замкнутым контуром.
Выбирайте совместимые контроллеры и системы обратной связи для надежного управления движением.
Прежде чем выбирать серводвигатель или шаговый двигатель, тщательно оцените скорость, нагрузку, точность позиционирования вашего приложения, рабочую среду и требования к будущему расширению, чтобы обеспечить наилучшую долгосрочную производительность и окупаемость инвестиций.
О: Основное различие заключается в контуре управления и количестве полюсов. Шаговые двигатели работают по разомкнутому контуру с большим количеством полюсов, принимая положение без обратной связи. Сервоприводы работают по замкнутому контуру с малым числом полюсов, используя энкодеры высокого разрешения для непрерывной проверки и корректировки положения.
Ответ: Шаговый двигатель с замкнутым контуром может заменить сервопривод для обеспечения надежности позиционирования и устранения потерянных шагов. Однако он не может заменить сервопривод для требований к высокоскоростному крутящему моменту из-за резкого падения крутящего момента, свойственного архитектуре шаговой обмотки.
Ответ: Шаговые двигатели теряют крутящий момент на высоких скоростях из-за индуктивности обмотки. По мере увеличения частоты ступенчатых импульсов электрический ток не успевает полностью подать напряжение на катушки двигателя, что снижает магнитную силу и доступный крутящий момент.
Ответ: Шаговые двигатели превосходно удерживают груз на месте. Они обеспечивают высокий непрерывный удерживающий момент и остаются абсолютно стабильными в состоянии покоя без явления дрожания или колебаний, свойственного серводвигателям с обратной связью.
О: Да, сервосистемы обычно требуют более сложной интеграции. Они требуют точной настройки контура ПИД, специального программного обеспечения для ввода в эксплуатацию и тщательного управления экранированными кабелями для предотвращения электромагнитных помех в чувствительных линиях обратной связи.
Ответ: Степперы гораздо проще для новичков. Они используют простое пошаговое и направленное управление импульсами и извлекают выгоду из обширных библиотек микроконтроллеров с открытым исходным кодом, что делает их идеальными для простых автоматизированных проектов.
Ответ: В шаговых двигателях обычно используются простые 4- или 6-проводные конфигурации для прямого подключения питания. Для сервоприводов требуется конфигурация с двумя кабелями: один кабель используется для подачи высокого напряжения, а другой экранированный кабель — для обратной связи с энкодером высокого разрешения.
