Растущий спрос на точное и повторяемое управление движением в промышленной автоматизации заставляет инженеров тщательно оценивать технологии двигателей, выходящие за рамки выбора сервоприводов по умолчанию. Выбор неправильной технологии управления движением приводит либо к переусложнению систем с раздутыми требованиями к аппаратному обеспечению, либо к неэффективным машинам, страдающим от пропусков шагов, резонанса и тепловых проблем. Понимание механических реалий применения шаговых двигателей предотвращает эти дорогостоящие конструктивные ошибки.
В этом руководстве представлена техническая основа для оценки возможностей шаговых двигателей, подробно описывается, где они превосходны, где они терпят неудачу, а также способы согласования характеристик двигателя с точными требованиями автоматизации. Изучая физические принципы, требования к точности и ограничения окружающей среды, вы можете принимать обоснованные решения, которые оптимизируют производительность и надежность оборудования в заводских условиях.
Соотношение цены и точности: шаговые двигатели обеспечивают исключительный удерживающий момент и повторяемое позиционирование на низких скоростях без затрат или сложности систем обратной связи с обратной связью.
Границы применения: Идеально подходит для предсказуемых нагрузок и скоростей до 2000 об/мин; Высокодинамические нагрузки или требования к высокой скорости обычно требуют использования альтернативных сервоприводов.
Снижение риска: для успешной реализации требуется точное согласование инерции и управление резонансом (с помощью микрошагов или демпферов) для предотвращения остановок и потери шагов.
Тенденции интеграции: Современные интегрированные шаговые двигатели (двигатель, привод и контроллер в одном блоке) сокращают пространство шкафа и сложность проводки в децентрализованных архитектурах автоматизации.
Оглавление
Выбор правильной конструкции двигателя определяет базовую производительность всех приложений с шаговым двигателем . Гибридные шаговые двигатели (HB) сочетают в себе магнитные свойства двигателей с постоянными магнитами и двигателей с переменным магнитным сопротивлением. Они обеспечивают высокий крутящий момент и высокое разрешение, что делает их стандартным выбором для сложных промышленных условий. Их конструкция обеспечивает точные углы шага, обычно 1,8° или 0,9°, что обеспечивает превосходную точность позиционирования без внешних энкодеров.

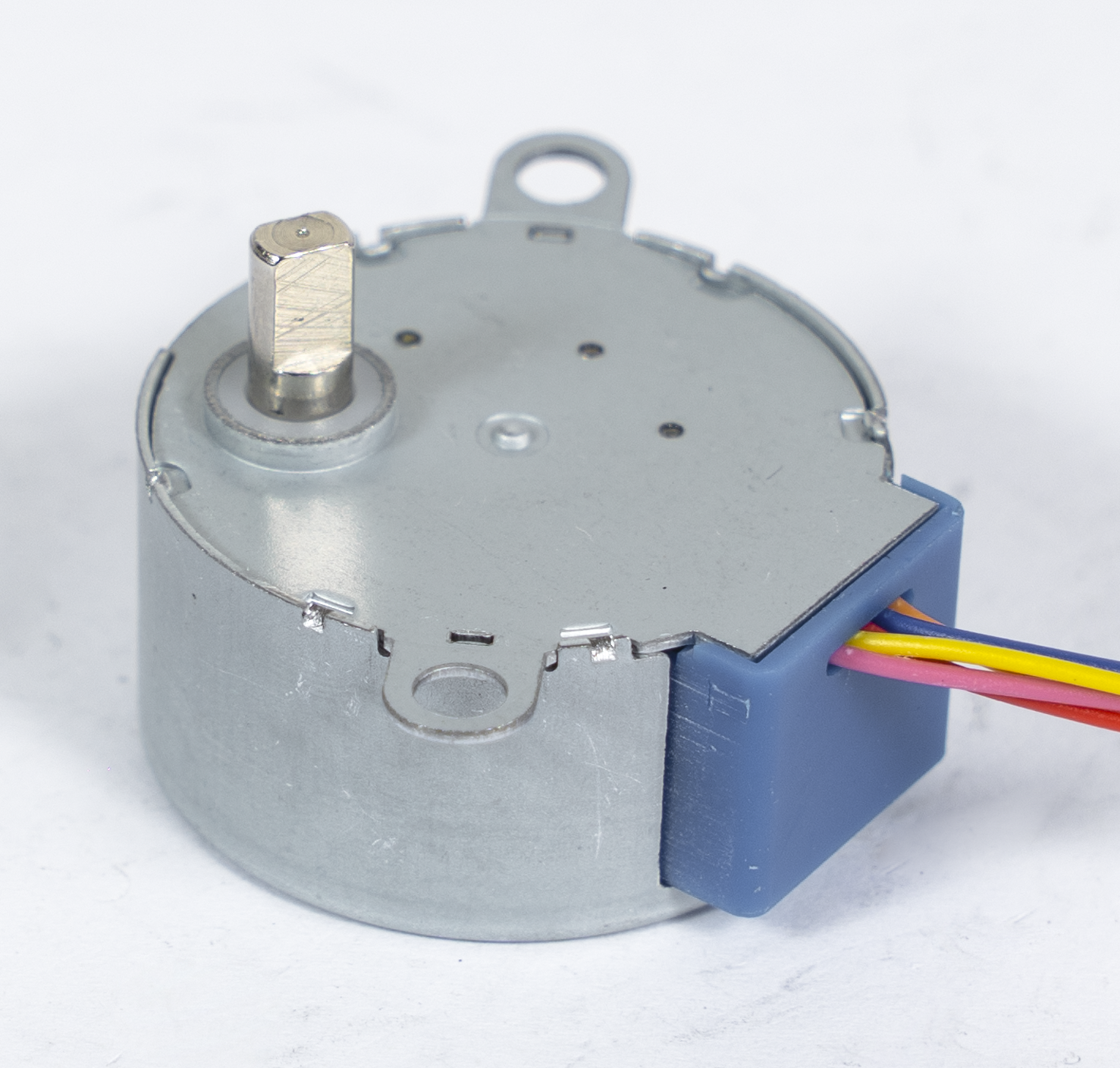

Шаговые двигатели «Tin-Can» с постоянными магнитами (PM) предназначены для коммерческого применения с низкой точностью. В них используется ротор с постоянными магнитами, и они работают с большими углами шага, обычно от 7,5° до 15°. Хотя им не хватает разрешения и крутящего момента гибридных моделей, их упрощенное производство делает их пригодными для производства потребительских товаров в больших объемах, где исключительная точность не требуется.
Шаговые двигатели с переменным сопротивлением (VR) работают на высоких скоростях и в средах с низким крутящим моментом, требующих нулевого магнитного удерживающего момента в обесточенном состоянии. Ротор изготовлен из мягкого железа, а движение создается за счет магнитного притяжения между зубьями статора и ротором. Эти двигатели остаются полезными в определенных сценариях, когда при потере мощности необходим свободный ход.
Мотор тип | Типичный угол шага | Удерживая крутящий момент | Основной вариант использования |
|---|---|---|---|
Гибрид (HB) | 0,9° - 1,8° | Высокий | Промышленная автоматизация, ЧПУ, 3D печать |
Постоянный магнит (ПМ) | 7,5° - 15° | От низкого до среднего | Бытовая электроника, заслонки HVAC |
Переменное сопротивление (VR) | 5° - 15° | Низкий | Приложения, требующие свободного хода |
Установление базовых потребностей в разрешении требует анализа механической трансмиссии. Стандартный угол шага 1,8° обеспечивает 200 шагов за оборот, а угол шага 0,9° — 400 шагов. Выбор зависит от требуемого механического разрешения приводимой нагрузки. Двигатели с более высоким разрешением обеспечивают более плавную работу на низких скоростях, но жертвуют крутящим моментом на высоких скоростях из-за увеличенной индуктивности.
Оценка необходимости абсолютного позиционирования по сравнению с пошаговым подсчетом шагов определяет архитектуру управления. Шаговые системы с разомкнутым контуром полагаются на инкрементальный отсчет от известного исходного положения. Если приложение не может допустить какой-либо неопределенности относительно истинного положения нагрузки после выключения питания или потенциального останова, необходимо интегрировать абсолютный энкодер, что смещает конструкцию в сторону управления с обратной связью.
Рассчитайте линейное перемещение на один оборот двигателя на основе шага ходового винта или диаметра шкива.
Разделите линейное перемещение на количество шагов двигателя за оборот, чтобы найти базовое разрешение.
Учитывайте настройки микрошага для определения окончательного теоретического разрешения.
Измерьте механический люфт в системе, чтобы убедиться, что он не превышает требуемый допуск.
Анализ кривой крутящего момента шагового двигателя имеет основополагающее значение для выбора размера. Шаговые двигатели создают максимальный крутящий момент при нулевой скорости (удерживающий крутящий момент) и испытывают быстрое ухудшение крутящего момента по мере увеличения скорости. Эта характеристика означает, что шаговые двигатели лучше всего подходят для применений с низкой и средней скоростью, где выгоден высокий пусковой момент. Выход шагового двигателя за пределы оптимального диапазона скоростей приводит к немедленной остановке.
Расчет требований к непрерывному и пиковому крутящему моменту для конкретной нагрузки гарантирует правильность выбора. В отличие от сервоприводов, которые выдерживают кратковременные пиковые перегрузки, шаговые двигатели должны быть рассчитаны так, чтобы выдерживать абсолютный максимальный крутящий момент, необходимый в течение всего профиля движения, включая ускорение и трение, без остановки. Инженеры обычно применяют запас прочности на 20–30 % выше расчетного максимального крутящего момента.
Определение ограничений размера корпуса NEMA в конструкции машины определяет физические размеры двигателя. Стандартные размеры варьируются от NEMA 8 (очень компактные) до NEMA 42 (большие, с высоким крутящим моментом). Доступное пространство часто ограничивает максимальный размер двигателя, требуя тщательного баланса между форм-фактором и требуемым выходным крутящим моментом.
Оценка требований к рассеиванию тепла необходима, поскольку шаговые двигатели потребляют полный ток даже в состоянии покоя для поддержания удерживающего момента. Генерация постоянного тока приводит к значительному нагреву. Для предотвращения перегрева двигателя и преждевременного выхода из строя подшипников машина должна быть оборудована соответствующей вентиляцией, проводящими каналами охлаждения или теплоизоляционными креплениями.
Шаговые двигатели доминируют в этих областях благодаря предсказуемому позиционированию с разомкнутым контуром и многоосной синхронизации. Возможность точно координировать движение по осям X, Y и Z без дорогостоящих контуров обратной связи обеспечивает управляемость оборудования станка, обеспечивая при этом необходимую точность для обработки и печати. Детерминированный характер ступенчатых импульсов гарантирует, что несколько осей одновременно достигают своих целевых координат.
Требования конкретных приложений часто требуют высокого разрешения микрошагов для устранения поверхностных артефактов (Z-полос) в аддитивном производстве. Плавное и непрерывное движение необходимо для высококачественной обработки поверхности, поэтому передовые микрошаговые приводы необходимы в современных 3D-принтерах. Приводы должны обрабатывать высокие частоты импульсов, чтобы поддерживать скорость при микрошаговом режиме.
Варианты использования включают насосы для дозирования жидкости, автоматические пипетки и лотки для обработки проб. Эти приложения требуют точного контроля объема и надежного позиционирования для работы с чувствительными биологическими образцами или точными химическими реагентами. Пропущенный шаг в шприцевом насосе напрямую приводит к неправильной дозировке, поэтому подбор двигателя и контроль резонанса имеют первостепенное значение.
Факторы принятия решения основаны на требованиях к удерживающему моменту с нулевым дрейфом, низкому акустическому шуму и компактному форм-фактору NEMA 8/11. Медицинская среда требует бесшумной работы, а компактный размер позволяет интегрировать его в настольные анализаторы и портативное диагностическое оборудование. Степперы обеспечивают необходимый удерживающий момент, позволяющий удерживать пипетки в неподвижном состоянии во время переноса жидкости без колебаний.
Варианты использования включают этикетировочные машины, таблицы индексации и механизмы настройки формата. Эти системы требуют надежных, повторяющихся движений для поддержания высокой производительности упаковочных линий. Способность многократно выполнять быстрые короткие перемещения без перегрева делает степперы очень эффективными для приложений индексации.
Факторы принятия решения подчеркивают возможность быстрого запуска/остановки и высокий крутящий момент на низких скоростях для точного индексирования без редукторов. Шаговые установки с прямым приводом упрощают механическую конструкцию, сокращают расходы на техническое обслуживание и повышают точность индексации по сравнению со сложными механическими рычагами. Устранение редуктора устраняет люфт, повышая общую точность этикетировочной или заправочной станции.
Случаи использования включают роботов с декартовыми координатами, механизмы поворота/наклона камеры и этапы оптического контроля. Эти приложения требуют стабильного и точного позиционирования для задач проверки, сборки или визуализации. Механическая жесткость системы во многом зависит от способности двигателя удерживать положение против внешних сил.
Факторы принятия решения подчеркивают жесткость вала двигателя в состоянии покоя и устранение колебаний/смещения (распространенных в сервоприводах) для стабильного оптического выравнивания. Степперы надежно фиксируются в нужном положении, обеспечивая устойчивую платформу для камер высокого разрешения или деликатных операций сборки. Эта абсолютная неподвижность необходима для получения изображений с длительной выдержкой или субмикронного лазерного выравнивания.
Варианты использования включают механизмы подачи бумаги, системы перемещения печатающих головок, приводы оптических дисков и механизмы автоматической торговли. Это крупномасштабные приложения, в которых простота и надежность аппаратного обеспечения имеют первостепенное значение. Двигатели должны работать годами без технического обслуживания и повторной калибровки.
Факторы принятия решения сосредоточены на высокой надежности, работе без технического обслуживания и упрощенной электронике привода. Простота шагового управления с разомкнутым контуром делает его идеальным выбором для таких распространенных устройств. Отсутствие щеток означает, что двигатель прослужит дольше механических компонентов, которыми он управляет.
Сравнение аппаратного обеспечения включает оценку первоначальных затрат на компоненты, времени ввода в эксплуатацию и сложности кабельной разводки. Шаговые системы обычно имеют более низкие первоначальные затраты и более простую проводку, поскольку в конфигурациях с разомкнутым контуром им не требуются кабели энкодера. Ввод в эксплуатацию происходит быстрее, поскольку нет необходимости настраивать контуры ПИД, что позволяет техническим специалистам быстро запустить машины.
Выявление ловушки избыточного проектирования необходимо для эффективного проектирования машин. Выбор сервоприводов для низкоскоростных задач с предсказуемой нагрузкой неоправданно увеличивает бюджет оборудования и усложняет его. Если шаговый двигатель может надежно соответствовать требованиям по крутящему моменту и скорости, он является более эффективным выбором для данного применения.
Особенность | Шаговый двигатель (разомкнутый контур) | Сервомотор |
|---|---|---|
Низкоскоростной крутящий момент | Отличный | От плохого к удовлетворительному (требуется коробка передач) |
Высокоскоростная производительность | Плохое (быстрое падение крутящего момента) | Отлично (сохраняет крутящий момент) |
Удержание позиции | Идеально стабильный (без охоты) | Может колебаться или охотиться |
Сложность ввода в эксплуатацию | Низкий (настройка не требуется) | Высокий (требуется настройка ПИД) |
Традиционное преимущество разомкнутого контура заключается в простоте, не требует настройки и обеспечивает детерминированное поведение. Контроллер посылает импульсы шага, и двигатель движется соответственно. Эта простота снижает накладные расходы на программное обеспечение и оборудование, что делает его идеальным для приложений, где нагрузка постоянна и помехи маловероятны.
Появление шаговых двигателей с замкнутым контуром обеспечивает золотую середину. Добавление энкодеров к шаговым двигателям позволяет приводу исправлять пропущенные шаги без усложнения сервосистемы. Такой подход повышает надежность в приложениях с переменными нагрузками, сохраняя при этом преимущества низкоскоростного крутящего момента шаговой технологии. Это также позволяет приводу снизить ток в режиме ожидания, снижая выделение тепла.
Сравнение профилей потребления тока показывает существенные различия в термическом поведении. Шаговые двигатели потребляют постоянный ток независимо от нагрузки, а сервоприводы потребляют ток, пропорциональный нагрузке. Это означает, что шаговые двигатели потребляют больше энергии и выделяют больше тепла в периоды простоя, что требует особых конструктивных решений по рассеиванию тепла.
Оценка воздействия тепла двигателя на соседние чувствительные компоненты необходима в компактных узлах автоматизации. Тепло, выделяемое шаговыми двигателями, может повлиять на расположенную рядом электронику или изменить размеры прецизионных механических компонентов из-за теплового расширения. Инженерам приходится направлять охлаждающий воздух или использовать терморазрывы, чтобы изолировать тепло двигателя от остальной части машины.
Позиционирование «точка-точка» обеспечивает быструю и точную координацию между целевыми декартовыми координатами. Этот режим является основным для подъемно-транспортных станков и фрезерных станков с ЧПУ, где требуется быстрое и точное перемещение между конкретными точками. Контроллер вычисляет точное количество импульсов, необходимое для достижения пункта назначения.
Непрерывное управление вращением и скоростью предполагает устойчивое приведение в движение конвейерных линий, роликов и роторных насосов. Степперы превосходно поддерживают точное вращение на низкой скорости без необходимости использования сложных контуров обратной связи по скорости. Скорость строго диктуется частотой импульсов от контроллера.
Микрошаг и интерполяция создают сверхгладкие траектории при 3D-печати и камерах. Разделяя полные шаги на более мелкие, микрошаги уменьшают вибрацию и позволяют создавать контуры с высоким разрешением. Для этого режима требуются приводы, способные точно модулировать ток в обмотках двигателя.
Колебательное и возвратно-поступательное движение обеспечивает повторяющееся механическое протирание, перемешивание и срабатывание клапана. Возможности быстрого реверса шаговых двигателей делают их идеальными для таких повторяющихся задач. Отсутствие щеток означает, что быстрая смена направления не вызывает электрического износа.
Синхронная система удержания высокого крутящего момента действует как электронный тормоз или подвеска для вертикальных осей или консольных грузов. Присущий шаговому двигателю удерживающий момент предотвращает падение груза в неподвижном состоянии, что часто устраняет необходимость в механических тормозах. Это упрощает механическую конструкцию приводов оси Z.
Микрошаговый режим разделяет основные этапы плавного вращения и снижения механической вибрации. Модулируя ток в катушках двигателя с помощью синусоидальных/косинусоидальных сигналов, ротор можно расположить между положениями полного шага. Это значительно снижает жесткость работы на низких скоростях и выводит резонансные частоты за пределы нормального рабочего диапазона.
Компромисс предполагает понимание нелинейного снижения приращения крутящего момента по мере увеличения разрешения микрошага. Хотя микрошаг улучшает плавность хода, крутящий момент, доступный для перехода от одного микрошага к другому, составляет лишь часть крутящего момента полного шага. Высокие настройки микрошага (например, 1/256) не увеличивают практическую точность под нагрузкой, поскольку двигателю не хватает дополнительного крутящего момента для преодоления статического трения.
Оценка комплексных узлов (двигатель + привод + контроллер + интерфейс полевой шины) обнаруживает значительные преимущества при проектировании современных машин. Эти интегрированные блоки оптимизируют архитектуру автоматизации, распределяя управляющие данные непосредственно к точке движения, а не концентрируя их в большом шкафу управления.
Преимущества для машиностроителей включают уменьшение занимаемой площади электрического шкафа, отсутствие длинных кабелей энкодера/питания и упрощенное управление электромагнитными помехами. Меньшее количество кабелей означает меньшую восприимчивость к электрическим помехам и меньшие затраты на установку. Интегрированный пакет также уменьшает количество компонентов, которые необходимо закупать и хранить на складе.
Программные макросы и сетевые протоколы (EtherCAT, PROFINET, CANopen) обеспечивают плавную интеграцию с ПЛК. Встроенными шаговыми двигателями можно управлять через стандартные промышленные сети, что упрощает программирование и диагностику в рамках более широкой системы автоматизации. ПЛК просто отправляет целевые координаты и скорость по сети, перекладывая генерацию импульсов на встроенный привод.
Основными причинами остановки являются внезапные скачки нагрузки, превышение тягового момента или агрессивные профили ускорения. Поскольку шаговые двигатели с разомкнутым контуром не могут обнаружить ошибки позиционирования, остановка приводит к потере синхронизации между контроллером и физической нагрузкой. Контроллер продолжает посылать импульсы, но двигатель остается неподвижным, что разрушает процесс.
Смягчение включает в себя реализацию ускорения по S-образной кривой, использование шаговых приводов с обратной связью или увеличение мощности двигателя на 20–30 %. S-образные кривые сглаживают переходы ускорения, снижая пиковый крутящий момент и минимизируя риск остановки. Правильный выбор гарантирует, что у двигателя будет достаточный запас крутящего момента, чтобы справиться с неожиданным трением или изменениями нагрузки.
Определение собственной резонансной частоты системы двигатель-нагрузка необходимо для стабильной работы. Шаговые двигатели склонны к резонансу на определенных скоростях (обычно от 100 до 200 об/мин), что может вызвать сильную вибрацию и потерю крутящего момента, что приводит к пропуску шагов. Если двигатель постоянно работает в этой резонансной зоне, он в конечном итоге заглохнет.
Стратегии смягчения включают механические демпферы, эластомерные муфты или приводы с усовершенствованными антирезонансными алгоритмами. Современные цифровые шаговые приводы активно контролируют противо-ЭДС двигателя и вводят фазовые сдвиги для подавления резонансных частот, обеспечивая стабильную работу во всем диапазоне скоростей.
Критическое значение соотношения инерции нагрузки и ротора невозможно переоценить. Выбор соотношения от 1:1 до 10:1 для степперов обеспечивает быстрое и стабильное управление. Высокие несоответствия инерции затрудняют управление нагрузкой двигателем во время ускорения и замедления, что приводит к перерегулированию и звону.
Последствия серьезного несоответствия инерции включают беспорядочное движение, увеличенное время стабилизации и нестабильность управления. Правильный выбор коробки передач или регулировка передаточного числа механической трансмиссии могут помочь оптимизировать согласование инерции и улучшить производительность системы. Редуктор уменьшает инерцию отраженной нагрузки в квадрате передаточного числа, что делает его мощным инструментом для согласования инерции.
Применение шаговых двигателей продолжает играть важную роль в промышленной автоматизации, где требуется точное позиционирование, надежный удерживающий момент и экономичное управление движением. Выбор подходящего типа двигателя и стратегии управления обеспечивает более высокую производительность, повышенную надежность и снижение долгосрочных эксплуатационных затрат.
О Ритшере
Ritscher является профессиональным производителем продуктов для управления движением, предлагая шаговые двигатели, серводвигатели, бесщеточные двигатели постоянного тока, мотор-редукторы, а также индивидуальные приводные решения для промышленной автоматизации и OEM-приложений. Благодаря передовым технологиям производства и обширному инженерному опыту компания Ritscher предлагает надежные и энергоэффективные решения для двигателей, которые помогают клиентам создавать высокопроизводительное оборудование для автоматизации.
Прежде чем выбирать двигатель, оцените скорость, крутящий момент, точность позиционирования и условия эксплуатации вашего приложения.
Выбирайте между системами с разомкнутым и замкнутым контуром в зависимости от требований к надежности и производительности.
Оптимизируйте размер двигателя, согласование инерции и контроль резонанса для обеспечения стабильной работы.
Проверьте интерфейсы связи и требования к установке во время системной интеграции.
Прежде чем выбирать шаговый двигатель для вашего применения, тщательно оцените характеристики нагрузки, профиль движения, условия окружающей среды и требования к будущему расширению, чтобы обеспечить наилучшую долгосрочную производительность и надежность.
A: Быстрое падение крутящего момента на высоких скоростях, постоянное потребление тока, приводящее к выделению тепла, и склонность к потере шагов, если нагрузка превышает мощность двигателя в схемах с разомкнутым контуром.
А: Да. Добавляя энкодер и привод с обратной связью, шаговые системы могут проверять позиционирование, исправлять пропущенные шаги и работать более эффективно, регулируя ток в зависимости от нагрузки.
Ответ: Для расчета необходимо суммировать момент трения, момент ускорения и момент нагрузки, а затем применить запас прочности — обычно от 20% до 30% — для учета механической неэффективности.
О: Шаги теряются, когда требуемый крутящий момент превышает доступный крутящий момент двигателя на заданной скорости, часто из-за резонанса, быстрого ускорения или физических заеданий. Профилактика включает в себя правильный подбор размеров, профилирование S-образной кривой и антирезонансные воздействия.
О: Поскольку они бесщеточные, срок службы в первую очередь ограничивается подшипниками, обычно он составляет от 10 000 до 20 000 часов работы в зависимости от радиальных/осевых нагрузок и условий окружающей среды.
A: Удерживающий момент — это вращательная сила, необходимая для перемещения вала двигателя, когда он неподвижен и находится под напряжением. Момент вытягивания — это максимальный крутящий момент, который двигатель может развивать на определенной скорости без остановки.
