Растущий спрос на скрытое, компактное управление делает трубчатый двигатель стандартным приводным механизмом для автоматизированных систем перемещения, подъема и перемещения в жилых и коммерческих зданиях. Выбор неправильного двигателя для данной нагрузки, окружающей среды или механизма приводит к преждевременному механическому отказу, тепловой перегрузке или узким местам интеграции с централизованными системами управления зданием. Когда двигатель выходит из строя внутри герметичной архитектурной колонны, его замена требует значительного разрушения конструкции.
В этом руководстве рассматриваются технические реалии применения трубчатых двигателей . Мы предоставляем командам инженеров и закупщиков систему оценки, необходимую для соответствия характеристик двигателя точным требованиям проекта. Вы должны оценить крутящий момент, диаметр и протоколы управления в соответствии с физическими реалиями места установки. Мы разбираем механику, оцениваем конкретные варианты использования и определяем точные критерии, необходимые для обеспечения долгосрочного успеха в работе.
Выбор размера для конкретного применения имеет решающее значение: для успешного развертывания требуется расчет точного крутящего момента (Нм) на основе веса материала, диаметра трубы и коэффициентов трения, а не полагаться на общие грузоподъемности.
Совместимость протоколов определяет успех в жилых домах. Интеграция умного дома основана на выборе двигателей с встроенной поддержкой современных ячеистых сетей (Zigbee, Z-Wave, Matter) или установленных стандартов проводной связи (KNX), чтобы максимизировать комфорт жизни и энергоэффективность.
Промышленные условия требуют более высоких рабочих циклов. Коммерческие приложения требуют оценки пределов непрерывной работы, механизмов тепловой защиты и степени защиты (IP) от суровых факторов окружающей среды.
Нельзя упускать из виду безопасность и соответствие нормативным требованиям. Приложения, связанные с защитными ставнями или тяжелыми коммерческими дверями, должны включать возможности ручного управления (MO) и соответствовать правилам аварийного выхода.
Оглавление

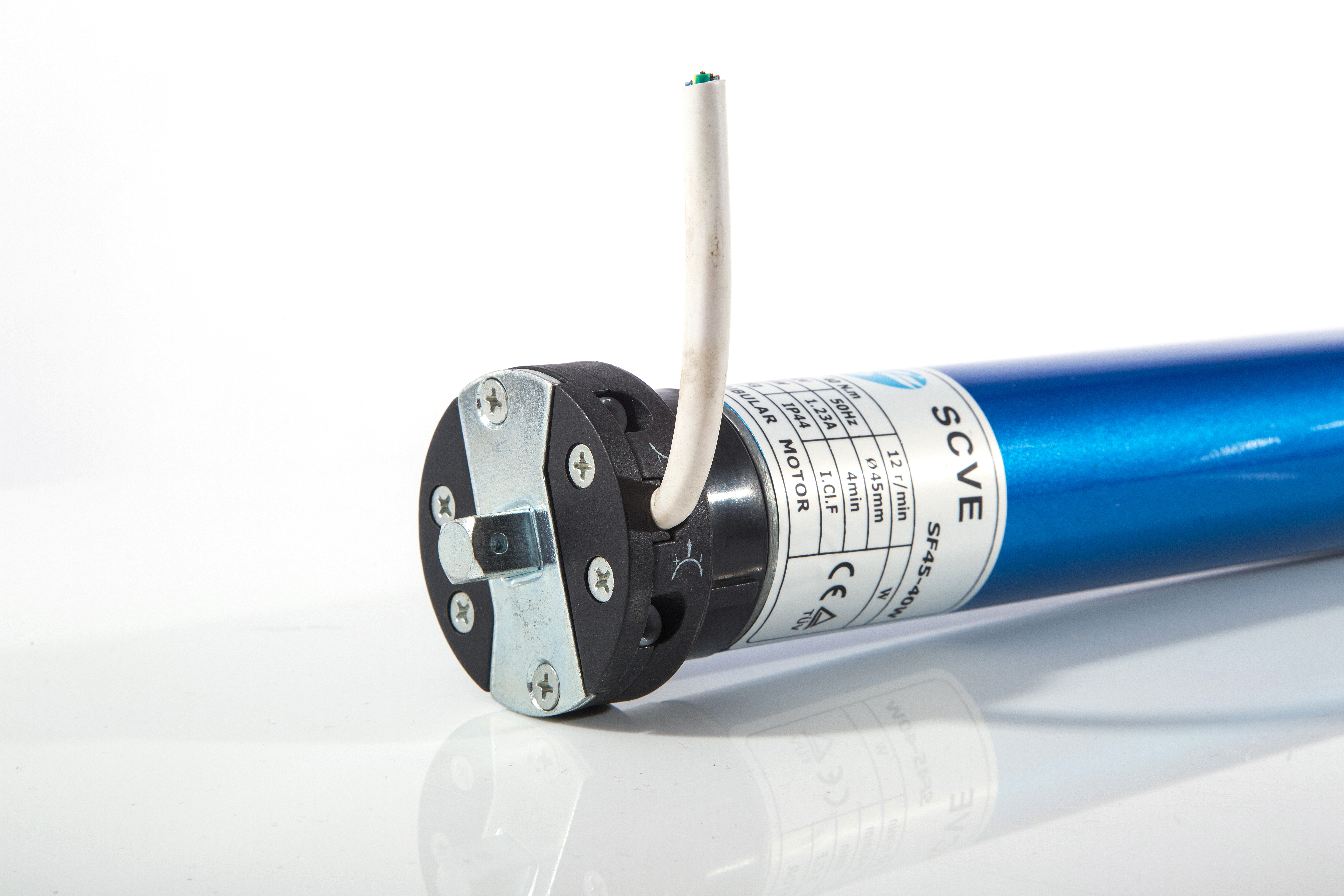

Понимание внутренней архитектуры показывает, почему этот форм-фактор эффективен там, где терпят неудачу внешние двигатели. Стандартный трубчатый двигатель содержит статор, ротор, планетарную передачу, концевой выключатель и тормоз в одном цилиндрическом корпусе. Закрытая конструкция защищает внутренние компоненты от пыли и мусора. Это упрощает установку непосредственно внутри приводной трубы. Вам не нужны сложные внешние монтажные кронштейны. Двигатель действует как ось всей системы.
Внутритрубная конструкция устраняет необходимость во внешних приводных цепях. Это уменьшает физическое воздействие системы автоматизации. Архитекторы и дизайнеры предпочитают этот подход, поскольку он полностью скрывает механические элементы. Традиционные внешние двигатели требуют громоздких корпусных коробок, которые нарушают визуальный поток помещения или фасада здания. Разместив двигатель внутри роликовой трубы, вы освободите ценное пространство на стене и потолке. Весь приводной механизм исчезает в существующей архитектурной структуре.
Планетарные редукторы повышают эффективность этих двигателей. Они преобразуют компактное вращение двигателя в мощность с высоким крутящим моментом. Этот механизм позволяет небольшому двигателю эффективно поднимать тяжелые грузы. Соотношение мощности и веса делает их идеальными для сложных подъемных задач. Типичный двигатель диаметром 45 мм создает достаточный крутящий момент, чтобы поднять тяжелые защитные решетки. Многоступенчатые планетарные передачи распределяют нагрузку на несколько точек контакта. Это уменьшает износ отдельных зубьев шестерни и обеспечивает плавную подачу мощности без резких рывков и остановок.
Чтобы понять, как мощность передается от двигателя к архитектурному элементу, рассмотрим последовательность механического взаимодействия:
Внутренний ротор вращается с высокой частотой вращения, когда на него подается питание от схемы управления.
Планетарный редуктор уменьшает это высокоскоростное вращение, значительно увеличивая выходной крутящий момент.
Ведущее колесо, прикрепленное к концу вала двигателя, фиксируется во внутреннем профиле алюминиевой роликовой трубы.
Когда ведущее колесо вращается, оно вращает всю трубу, наматывая ткань или металлические рейки вверх.
При отключении электроэнергии встроенный электромагнитный тормоз мгновенно срабатывает, блокируя вал, чтобы предотвратить раскручивание груза под собственным весом.
Бытовая автоматизация в значительной степени зависит от скрытых систем привода. Домовладельцы ожидают бесперебойной работы без видимого оборудования. Интеграция этих двигателей в повседневные жилые помещения требует пристального внимания к акустике, точности и совместимости управления. Вы должны оценить, как мотор взаимодействует с окружающей средой.
Трубчатые двигатели обеспечивают плавное и точное управление рулонными шторами, шторами и жалюзи. Электронные концевые выключатели позволяют пользователям устанавливать точные положения остановки, обеспечивая движение нескольких жалюзи на одной высоте.
В жалюзи специальные двигатели обеспечивают точную регулировку ламелей для контроля солнечного света и конфиденциальности. Тихая работа также важна для жилых помещений. Малошумные двигатели рекомендуются для спален, отелей и роскошных домов для повышения комфорта пользователей.
Трубчатые двигатели могут автоматизировать тяжелые шторы и труднодоступные шторы в крыше. Системы ременного привода преобразуют вращение двигателя в плавное линейное движение, позволяя шторам легко открываться и закрываться по прямым или изогнутым направляющим.
В больших системах штор синхронизированные двигатели помогают поддерживать стабильное движение. Усовершенствованные контроллеры могут обнаруживать сопротивление или препятствия и останавливать двигатель, чтобы предотвратить повреждение.
Трубчатые двигатели широко используются в навесах, перголах и застежках-молниях для затенения на открытом воздухе. Они помогают поддерживать натяжение ткани и улучшают ветроустойчивость.
При подключении к погодным датчикам система может автоматически реагировать на ветер, солнечный свет или дождь. Это защищает систему затенения и повышает энергоэффективность.
Трубчатые двигатели обеспечивают точное и стабильное движение проекционных экранов домашнего кинотеатра. Мотор должен плавно контролировать положение экрана, чтобы избежать складок или неравномерного движения.
Электронные системы ограничения каждый раз обеспечивают остановку экрана в правильном положении, поддерживая правильное выравнивание с проектором и улучшая качество просмотра.
Коммерческая и промышленная среда ставит совершенно разные задачи. Эстетика отходит на второй план по сравнению с чистой подъемной силой, долговечностью и соблюдением требований безопасности. Эти приложения подвергают двигатели воздействию экстремальных температур, непрерывному использованию и тяжелым физическим нагрузкам. Вы должны указать оборудование, предназначенное для злоупотреблений.
Для обеспечения безопасности витрин розничных магазинов требуется срабатывание с высоким крутящим моментом. Складские погрузочные платформы требуют механизмов, устойчивых к взлому. Эти тяжелые двери оснащены надежными двигателями для повседневной эксплуатации. Мотор должен поднимать сотни килограммов переплетенных стальных планок. Делать это нужно плавно, чтобы рейки не застревали в направляющих.
Вы должны оценить необходимость систем ручного управления (MO). Перебои в подаче электроэнергии могут привести к задержке инвентаря или персонала. Системы MO допускают ручное управление во время сбоев в сети. Специальный зубчатый механизм соединяется с рукояткой. Пользователь физически вращает вал двигателя, чтобы открыть затвор. Эта функция не подлежит обсуждению для розничной торговли, где инвентарь должен оставаться доступным независимо от состояния питания.
Холодильные склады требуют быстрого разделения окружающей среды. Логистические центры с высокой посещаемостью полагаются на быстродействующие двери для поддержания рабочего процесса. Медленные двери вызывают тепловые потери и задержки в работе. Вилочные погрузчики не могут ждать, пока откроется стандартная ставня. Мотор должен раскрыть дверь за считанные секунды.
Оцените варианты трехфазного питания для этих приложений. Спецификации для высоких оборотов соответствуют строгим требованиям ко времени цикла. Стандартные однофазные двигатели не могут обеспечить скорость, необходимую для промышленной логистики. Трехфазные двигатели обеспечивают более высокий пусковой момент. Кроме того, они намного быстрее рассеивают тепло. Это позволяет им выдерживать сотни циклов открытия и закрытия в день без срабатывания термовыключателей перегрузки.
Коммерческое сельское хозяйство требует точного контроля климата. Автоматизация коньковых вентиляционных отверстий регулирует температуру и влажность. Боковые складывания обеспечивают необходимый приток воздуха для здоровья урожая. Эти системы часто простираются на сотни футов. Один двигатель должен сворачивать массивные листы тяжелого тепличного пластика.
Проверьте степень защиты IP55 или IP66 для использования в сельском хозяйстве. Окружающая среда содержит пыль, влагу и агрессивные химические вещества. Высокие классы IP обеспечивают длительную стойкость к этим суровым факторам. Аммиак из удобрений разрушает стандартные резиновые уплотнения. Необходимо указать двигатели с химически стойкими прокладками. Корпус двигателя должен выдерживать прямые струи воды из сельскохозяйственного очистительного оборудования.

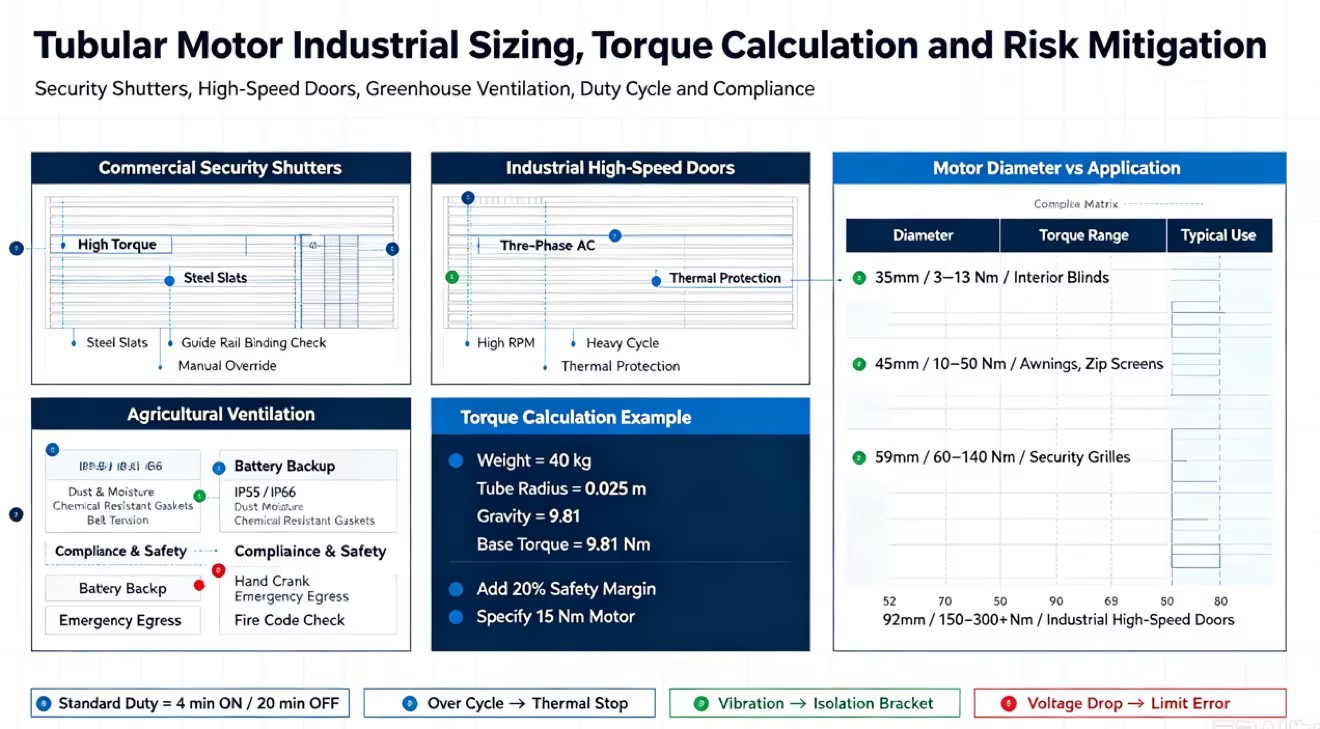

Выбор правильного двигателя требует строгой математической оценки. Догадки приводят к сбою системы. Вы должны оценить нагрузку, физические ограничения трубки и протоколы связи, необходимые системе управления зданием.
Расчет крутящего момента основан на строгой математической зависимости. Необходимо учитывать вес материала (кг) и радиус трубы (м). Коэффициенты трения также влияют на окончательные требования. Формула проста: Крутящий момент (Нм) = Вес (кг) × Радиус (м) × Сила тяжести (9,81). Однако по мере сворачивания роллет диаметр катушки увеличивается. Это увеличивает эффективный радиус, требуя большего крутящего момента в верхней части подъемника, чем в нижней.
Например, подъем защитной ставни массой 40 кг на трубе диаметром 50 мм (радиус 0,025 м) требует базового расчета 40 × 0,025 × 9,81 = 9,81 Нм. Указание ровно 10 Нм не оставляет места механическому трению. Вы должны рассчитать максимальный крутящий момент, необходимый в самой толстой точке золотника. Всегда добавляйте 20 % запас прочности, чтобы учесть трение в боковых направляющих и механический износ с течением времени. В этом случае использование двигателя с крутящим моментом 15 Нм обеспечивает надежную работу.
Стандартизируйте свои конструкции в соответствии с распространенными в отрасли диаметрами. Варианты обычно включают 35 мм, 45 мм, 59 мм и 92 мм. Сопоставьте диаметр двигателя с внутренним диаметром приводной трубы. Двигатель должен плотно сидеть внутри трубки. Вы используете специальные ведущие колеса и адаптеры короны, чтобы закрыть любые небольшие зазоры между корпусом двигателя и стенкой внутренней трубы.
Меньшие диаметры обеспечивают лучшую скрытность в жилых проектах. Однако они по своей сути ограничены в максимальном выходном крутящем моменте. Они также борются с отводом тепла при больших нагрузках. Двигатель диаметром 35 мм идеально подходит для внутренней шторы. Он сразу же выйдет из строя, если ему будет поручено поднять стальную защитную решетку. Диаметр должен соответствовать физическим требованиям нагрузки.
Сравните проводные, радиочастотные (RF) и цифровые протоколы связи. Жесткие 4-проводные системы переменного тока обеспечивают максимальную надежность. Они используют физические реле для переключения мощности между направленными проводами. Цифровые протоколы, такие как RS485, KNX и Zigbee, обеспечивают расширенную обратную связь. Они сообщают точное положение шторы центральному контроллеру.
Проводные системы лучше всего подходят для систем управления промышленными зданиями. Беспроводные протоколы значительно сокращают затраты на установку. Они упрощают модернизацию жилых домов. Протягивать новые провода управления через готовый гипсокартон дорого. ВЧ-двигателям требуется только местное сетевое напряжение. Сигналы управления передаются по беспроводной сети. Это делает их стандартным выбором для модернизации умного дома.
Диаметр двигателя | Типичный диапазон крутящего момента | Общие приложения | Первичные методы контроля |
|---|---|---|---|
35 мм | 3–13 Нм | Внутренние рулонные шторы, небольшие проекционные экраны | РФ, Зигби, Материя |
45 мм | 10–50 Нм | Наружные навесы, почтовые сетки, жилые ставни | RF, RS485, проводной переменный ток |
59 мм | 60–140 Нм | Коммерческие охранные решетки, большие беседки | Проводной переменный ток, KNX |
92 мм | 150 Нм – 300+ Нм | Промышленные высокоскоростные ворота, Складская логистика | Трехфазный переменный ток, промышленный ПЛК |
Даже при идеальных характеристиках среда установки вносит изменения. Вы должны предвидеть тепловую динамику, структурную акустику и требования соответствия в чрезвычайных ситуациях. Неспособность снизить эти риски приводит к простою системы и потенциальным нарушениям безопасности.
Стандартные двигатели рассчитаны на кратковременную прерывистую работу. Обычно они работают 4 минуты и требуют 20-минутного перерыва. Они автоматически отключаются при перегреве. Внутренний термовыключатель отключает питание статора, чтобы предотвратить плавление изоляции. Эта функция безопасности приводит к задержкам в работе. Если пользователь неоднократно открывает и закрывает маркизу, чтобы найти идеальный уровень затемнения, мотор блокирует ее.
Выбирайте двигатели непрерывного действия для промышленного применения с интенсивным движением транспорта. В качестве альтернативы можно реализовать блокировку циклов на программном уровне. Это не позволяет пользователям превышать температурные пределы двигателя. В умном доме запрограммируйте контроллер на ограничение количества срабатываний в час. Для промышленных ворот используйте двигатели с внешними охлаждающими ребрами или системами принудительной вентиляции.
Вибрации двигателя легко передаются на конструкцию здания. Это усиливает рабочий шум, особенно в полых стенах. Шумная работа вызывает жалобы пользователей в элитных жилых домах. Сам двигатель может быть тихим, но алюминиевая приводная трубка действует как динамик. Он усиливает шум шестерни и передает его через монтажные кронштейны в гипсокартон.
Используйте прорезиненные монтажные кронштейны для гашения вибраций. Звукоизолирующие кольца еще больше снижают передачу шума. Выбирайте двигатели, оснащенные специализированными бесшумными редукторами для спален. Убедитесь, что приводная труба расположена идеально ровно. Несоосная трубка заставляет двигатель работать интенсивнее, создавая большее трение и значительно больший шум.
Автоматические защитные жалюзи представляют опасность при сбоях в работе сети. Они запирают жильцов внутри здания. Они также не позволяют службам экстренной помощи получить доступ. Правила пожарной безопасности строго регламентируют наличие моторизованных барьеров на путях выхода. Если питание пропадет, дверь все равно должна открыться.
Обязательно установите резервные аккумуляторные системы для всех критических путей выхода. Механические дублирующие устройства с ручным управлением (MO) представляют собой надежную альтернативу. Соблюдение местных норм пожарной безопасности не подлежит обсуждению. Вы должны обучить менеджеров объектов тому, как использовать ручное управление. Убедитесь, что рукоятки всегда доступны и четко обозначены.
Чтобы предотвратить распространенные сбои при установке, следуйте следующей последовательности устранения неполадок:
Убедитесь, что напряжение питания точно соответствует номиналу двигателя. Падение напряжения на длинных участках провода приводит к неустойчивому поведению концевого выключателя.
Проверьте коронку и посадку ведущего колеса. Свободная головка позволяет двигателю свободно вращаться внутри трубки, не перемещая нагрузку.
Подтвердите состояние термовыключателя. Если двигатель останавливается в середине хода во время настройки, подождите 20 минут, пока статор остынет, прежде чем регулировать пределы.
Осмотрите боковые каналы на наличие мусора. Заедание направляющих приводит к резкому увеличению потребляемого тока и срабатыванию защитной остановки при обнаружении препятствия.
Жизнеспособность применения трубчатых двигателей полностью зависит от тщательного расчета нагрузки, типа механизма и оценки воздействия на окружающую среду. Вы не можете полагаться только на базовую грузоподъемность. Двигатель, который поднимает 50 кг на трубе диаметром 40 мм, не сможет поднять тот же вес на трубе диаметром 80 мм. Физика крутящего момента требует точной математической оценки перед началом закупок.
Для умных домов отдавайте приоритет совместимости протоколов, акустическим характеристикам и электронным ограничениям. Пользовательский опыт определяет успех на рынках жилья. Для промышленных применений отдавайте приоритет крутящему моменту, степени защиты IP, рабочим циклам и возможностям ручного управления. Прочность и соответствие требованиям безопасности определяют коммерческие характеристики.
Рассчитайте максимально необходимый крутящий момент, используя золотник наибольшего диаметра, и добавьте запас прочности 20 %, прежде чем выбирать модель двигателя.
Убедитесь, что внутренний диаметр ведущей трубки соответствует характеристикам короны двигателя и ведущего колеса, чтобы предотвратить проскальзывание.
Выберите соответствующий протокол управления (РЧ, проводной или цифровой) на основе существующей инфраструктуры управления зданием.
Обеспечьте возможность ручного управления (MO) для любой установки, расположенной на пути аварийного выхода.
О: Требуемый крутящий момент рассчитывается путем умножения общего веса материала (в килограммах) на радиус приводной трубы (в метрах), а затем умножения на силу тяжести (9,81). Необходимо учитывать увеличение диаметра катушки по мере свертывания материала. Всегда добавляйте 20% запас прочности, чтобы компенсировать механическое трение в направляющих.
A: Механические концевые выключатели используют физические регулировочные палочки для установки верхней и нижней точек остановки с помощью внутренних шестерен. Электронные концевые выключатели используют цифровые энкодеры для подсчета оборотов двигателя. Электронные ограничения устанавливаются с помощью пульта дистанционного управления или программного обеспечения, что обеспечивает большую точность и возможность установки промежуточных положений остановки.
А: Да. Для жалюзи специальные двигатели оснащены микрошагами, позволяющими точно наклонять ламели. Для карнизов двигатель прикрепляется к концу профиля и использует усиленную систему ременного привода, чтобы тянуть держатели штор горизонтально по направляющей.
А: Да. Многие современные двигатели оснащены собственными модулями связи RS485 или KNX, встроенными в головку двигателя. Эти цифровые протоколы позволяют двигателю получать команды и передавать обратную связь о состоянии в режиме реального времени, например, точное положение штор и коды ошибок, обратно в центральную систему управления зданием.
Ответ: Рабочий цикл определяет, как долго двигатель может работать непрерывно, прежде чем ему потребуется отдых для остывания. Стандартный рабочий цикл обычно составляет 4 минуты непрерывной работы, за которыми следует 20-минутный период охлаждения. Превышение этого значения приводит к срабатыванию внутреннего термовыключателя, временно отключающего двигатель.
A: Двигатель с ручным дублированием (MO) включает в себя специальную механическую головку редуктора, которая соединяется с физической рукояткой. Он позволяет вручную открывать или закрывать систему при отключении электроэнергии. Это строго требуется для коммерческих защитных ставен и дверей, расположенных на путях аварийного выхода.
