Как правильно выбрать двигатель насоса для разных систем

Двигатель недостаточного размера или неподходящего размера неизбежно приводит к преждевременному выходу из строя подшипника, тепловой перегрузке и огромным потерям энергии. Соответствие динамики жидкости, электрической совместимости и механических ограничений является строгим требованием для непрерывной и надежной работы. Плохо подобранный двигатель выйдет из строя при пиковых нагрузках системы, что приведет к длительным простоям и необходимости экстренного технического обслуживания. Вы должны оценить кривые напора системы наряду с факторами окружающей среды и требованиями интеграции. Это предотвращает перегрузку в конце кривой и гарантирует долговременную механическую стабильность. Систематическая структура исключает догадки из процесса проектирования. Чтобы обеспечить движение жидкости, мы полагаемся на достоверные данные, результаты полевых измерений и строгое соблюдение паспортных характеристик. В этом руководстве объясняется, как правильно выбрать двигатель насоса для конкретных промышленных применений, чтобы убедиться, что ваше оборудование выдержит суровые реалии повседневной эксплуатации.

Ключевые выводы

• Мощность двигателя должна быть точно согласована с кривой напора системы, удельным весом жидкости и возможными будущими модификациями системы, чтобы предотвратить перегрузку в конце кривой.

• Электрические характеристики (напряжение, частота) и размеры корпуса должны строго соответствовать региональным стандартам NEMA или IEC, а также ограничениям физической компоновки.

• Выбор корпуса (TEFC, ODP, погружной, взрывозащищенный) должен полностью определяться воздействием окружающей среды и классами опасных мест.

• Интеграция частотно-регулируемого привода (VFD) требует использования инверторных двигателей с улучшенной изоляцией, чтобы выдерживать скачки напряжения и термические нагрузки на низких скоростях.

Ключевые факторы при выборе двигателя насоса

Выбор подходящего двигателя насоса требует оценки условий эксплуатации, характеристик жидкости и системных требований. Правильно подобранный двигатель повышает эффективность, сокращает время простоя и продлевает срок службы.

Требования к расходу и напору насоса

Первым шагом является определение требуемого расхода и уровня давления.

Ключевые параметры включают в себя:

• Скорость потока: количество жидкости, которое необходимо перекачивать насосу.

• Общий динамический напор (TDH): общее давление, необходимое для преодоления перепадов высот и сопротивления трубы.

Эти факторы определяют мощность, необходимую от двигателя. Выбор двигателя без учета требований системы может привести к снижению производительности или перегрузке.

Характеристики жидкости влияют на мощность двигателя

Перекачиваемая жидкость напрямую влияет на потребности двигателя.

Важные факторы включают в себя:

• Плотность жидкости: более тяжелые жидкости требуют большей мощности двигателя, чем вода.

• Вязкость: густые жидкости создают большее сопротивление и требуют более высокого крутящего момента.

Например, перекачивание химикатов, нефти или шлама обычно требует большей мощности, чем перекачивание чистой воды в тех же условиях.

Рабочий цикл и время работы

Выбор двигателя также должен соответствовать графику работы.

Непрерывная работа:
двигатель работает в течение длительного времени и должен выдерживать постоянное выделение тепла.

Прерывистый режим работы:
двигатель часто запускается и останавливается, создавая повышенную термическую нагрузку.

Выбор двигателя с учетом правильного рабочего цикла помогает предотвратить перегрев и повышает долгосрочную надежность.

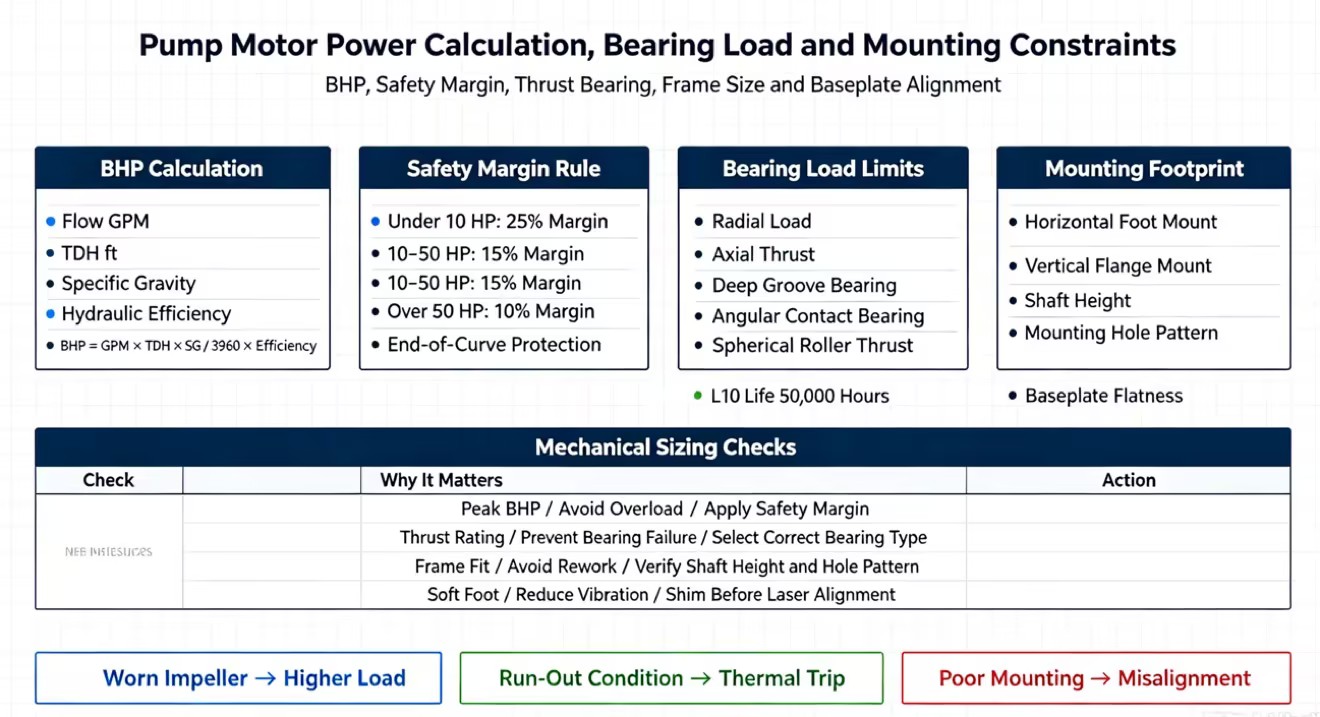

Как рассчитать мощность двигателя насоса

Согласование мощности двигателя с требованиями насоса

Расчет тормозной мощности (BHP) на валу насоса является строгим требованием. BHP представляет собой фактическую механическую мощность, которую должен развивать двигатель. Вы рассчитываете забойное давление, умножая расход (GPM) на TDH (в футах) и удельный вес жидкости. Затем вы делите это число на произведение 3960 и гидравлического КПД насоса. Эта формула показывает точную мощность, необходимую в конкретных условиях эксплуатации. Однако условия эксплуатации редко остаются статичными. Износ системы и колебания спроса со временем меняют потребность в электроэнергии.

Стандартная отраслевая практика требует применения запасов безопасности к рассчитанному забойному давлению. Инженеры обычно выбирают двигатель, превышающий пиковую требуемую мощность, исходя из общего диапазона мощности. Этот запас учитывает незначительные эксплуатационные отклонения. Он также обеспечивает буфер на случай износа системы. По мере износа рабочих колес насоса эффективность падает. Двигатель должен работать усерднее, чтобы поддерживать ту же мощность. Запас безопасности также учитывает потенциальные будущие изменения мощности. Если операторы объекта полностью открывают выпускной клапан, насос работает в конце своей кривой. Двигатель должен выдерживать такое состояние биения, не вызывая тепловых перегрузок.

Требования к подшипникам и грузоподъемность

Подшипники играют важную роль в надежности двигателя. Насосные системы создают два основных типа механических нагрузок:

• Радиальная нагрузка: сила, приложенная перпендикулярно валу двигателя, часто вызванная ременными приводами или проблемами соосности.

• Осевая нагрузка: Сила вдоль направления вала, обычно создаваемая работой рабочего колеса насоса.

Подшипники двигателя должны постоянно выдерживать такие нагрузки. Для вертикальных турбин и погружных насосов необходимы упорные подшипники, рассчитанные на большие нагрузки, для поддержки вращающегося узла и обеспечения стабильной работы.

Выбор правильного типа подшипника помогает снизить вибрацию, износ и неожиданный отказ двигателя.

Требования к пространству, планировке и монтажу

Условия установки влияют на выбор двигателя. Перед покупкой учтите:

• Доступная площадь

• Вертикальный зазор

• Способ крепления

• Существующие присоединительные размеры насоса

Горизонтальные двигатели на ножках требуют больше места для установки, но часто встречаются в промышленных системах. Вертикальные двигатели с фланцевым креплением представляют собой более компактное решение и подключаются непосредственно к насосу.

При замене существующих двигателей всегда проверяйте размер корпуса, высоту вала, монтажные отверстия и габаритные размеры. Двигатель, не соответствующий существующей компоновке, может потребовать дополнительных доработок и увеличить затраты на установку.

Электрические требования к двигателю насоса

Электрические характеристики напрямую влияют на производительность и срок службы двигателя. Двигатель должен соответствовать источнику питания объекта, включая напряжение, фазу и частоту.

Согласование напряжения, фазы и частоты

Перед установкой сверьте данные паспортной таблички двигателя с имеющимся источником питания.

Общие промышленные энергетические системы включают в себя:

• 230 В/460 В/575 В (60 Гц) в Северной Америке

• 400 В/50 Гц на многих международных рынках

Использование неправильного напряжения может привести к чрезмерному току, перегреву и повреждению двигателя.

Качество электроэнергии также важно. Дисбаланс напряжения или потеря фазы могут привести к повышению температуры двигателя и сокращению срока службы изоляции. Надлежащая защита от перегрузки и контроль фаз помогают предотвратить электрические сбои.

Объяснение стандартов двигателей NEMA и IEC

Промышленные двигатели в основном соответствуют двум мировым стандартам:

• Стандарты NEMA: распространены в Северной Америке.

• Стандарты МЭК: широко используются на международных рынках.

Эти стандарты различаются:

• Размер кадра

• Монтажные размеры

• Характеристики вала

• Системы измерения

В двигателях NEMA используются дюймовые размеры, а в двигателях IEC — метрические. При замене или импорте двигателей всегда проверяйте, чтобы корпус двигателя и монтажные размеры соответствовали существующей насосной системе.

Выбор правильного стандарта позволяет избежать модификаций установки и обеспечивает надежную работу.

Выбор правильного типа защиты двигателя

Стандартные промышленные корпуса

Корпус двигателя защищает внутренние электрические компоненты от загрязнения окружающей среды. Корпуса с защитой от капель открытого типа (ODP) позволяют окружающему воздуху циркулировать непосредственно через обмотки двигателя. Они оснащены вентиляционными отверстиями, которые предотвращают попадание капель жидкости под углом 15 градусов к вертикали. Двигатели ODP обеспечивают превосходную эффективность охлаждения. Однако устанавливать их можно только в чистых, сухих помещениях. Пыль, переносимая по воздуху, или брызги воды быстро разрушат двигатель ODP.

Полностью закрытые корпуса с вентиляторным охлаждением (TEFC) предотвращают свободный обмен воздуха между внутренней и внешней частью двигателя. Внешний вентилятор обдувает ребристую внешнюю раму окружающим воздухом для рассеивания тепла. Двигатели TEFC обеспечивают надежную защиту от пыли, грязи и влаги. Они служат стандартным выбором для большинства промышленных насосов. Вы должны выбрать корпуса TEFC для установки на открытом воздухе или в любой среде с высоким содержанием твердых частиц. Для пищевой или фармацевтической промышленности необходимо перейти на двигатели для промывки со степенью защиты IP69K и конструкцией из нержавеющей стали, способной выдерживать химическую очистку под высоким давлением.

Специализированные и опасные среды

Среды, в которых используются легковоспламеняющиеся жидкости или горючая пыль, требуют строгого соблюдения нормативных требований. Для этих опасных зон необходимо указать взрывозащищенные двигатели (XP). Корпуса XP не предназначены для защиты от взрывоопасных газов. Вместо этого они спроектированы так, чтобы сдерживать внутренний взрыв. Тяжелая чугунная рама предотвращает выход пламени или искр и воспламенение окружающей атмосферы. Вы должны точно сопоставить категорию опасного места двигателя (класс, раздел и группу) с классификацией безопасности объекта. Например, нефтехимический завод обычно требует сертификации класса I, раздела 1, группы D.

Непрерывная работа двигателя насоса под водой требует специальной герметизации и защиты от проникновения. Погружные двигатели требуют степени защиты IP68. Этот рейтинг гарантирует, что корпус остается полностью водонепроницаемым при длительном погружении в воду. Погружные двигатели используют для охлаждения окружающую жидкость. Они оснащены прочными двойными механическими уплотнениями, предотвращающими попадание воды в намоточную камеру. Вы также должны установить датчики влажности внутри корпуса двигателя. Эти датчики активируют сигнал тревоги в случае выхода из строя первичного механического уплотнения, позволяя операторам вытащить насос до того, как произойдет катастрофический сбой в работе электрооборудования.

Интеграция VFD и работа с переменной скоростью

Когда следует выбирать инверторные двигатели

Приложения, в которых выгодны переменные скорости потока и контроль давления, требуют частотно-регулируемых приводов (ЧРП). Спрос на градирни, муниципальные водяные насосы и системы охлаждения, вентиляции и кондиционирования воздуха колеблется. Запуск насоса на полной скорости и дросселирование выпускного клапана приводит к потере огромного количества энергии. ЧРП изменяет электрическую частоту, подаваемую на двигатель. Это изменяет скорость двигателя в точном соответствии с требованиями системы. Снижение скорости двигателя всего на 20 % снижает потребление энергии почти на 50 %.

Стандартные двигатели быстро выходят из строя при работе от преобразователей частоты. VFD не выдают гладкую синусоидальную волну. Они используют широтно-импульсную модуляцию (ШИМ) для имитации переменного тока. Это создает сильные скачки напряжения, которые ухудшают стандартную изоляцию обмоток. Для применения с ЧРП необходимо указать двигатели с инверторным режимом. Эти двигатели имеют изоляцию класса F (155°C) или класса H (180°C), позволяющую выдерживать высокие термические нагрузки и пики напряжения. Кроме того, частотно-регулируемые приводы индуцируют высокочастотные токи на валу. Эти токи разряжаются через подшипники двигателя, вызывая точечную коррозию и рифление. Необходимо установить заземляющие кольца вала, например кольца AEGIS, чтобы безопасно отводить эти токи от подшипников.

Управление температурой на низких скоростях

Эксплуатация двигателей TEFC на пониженных оборотах создает серьезные проблемы с охлаждением. В двигателе TEFC для охлаждения используется вентилятор, установленный на валу. Поскольку ЧРП замедляет двигатель, скорость вентилятора также снижается. Вентилятор теряет эффективность охлаждения на низких скоростях. Однако двигатель по-прежнему выделяет значительное количество тепла, сохраняя при этом крутящий момент. Если двигатель работает на скорости ниже 50 % от номинальной в течение длительного периода времени, он перегреется и перегорит обмотки.

Вы должны реализовать стратегии смягчения последствий для работы на низкой скорости. Укажите двигатели с высоким динамическим диапазоном. Регулируемый диапазон изменения крутящего момента 10:1 означает, что двигатель может безопасно работать на скорости 10 % от базовой скорости без перегрева. Для приложений с постоянным крутящим моментом, требующих чрезвычайно низких скоростей, стандартного охлаждения TEFC недостаточно. Необходимо добавить вспомогательный вентилятор. Этот вентилятор с отдельным питанием обеспечивает постоянный поток воздуха над корпусом двигателя, независимо от скорости основного вала двигателя.

Заключение

• Рассчитайте точную тормозную мощность, необходимую в конце кривой насоса, чтобы определить базовый размер двигателя.

• Прежде чем указывать электрические требования, проверьте входное напряжение, баланс фаз и частоту объекта с помощью мультиметра.

• Выберите корпус двигателя на основе физического осмотра места установки с учетом пыли, влаги и опасных газов.

• Установите кольца заземления вала и укажите изоляцию класса H, если двигатель будет работать от преобразователя частоты.

• Перед первоначальным запуском выполните лазерную центровку и проверку мягких опор на опорной плите.

Часто задаваемые вопросы

Вопрос: Каков стандартный запас прочности при выборе двигателя насоса?

О: Отраслевые стандарты требуют применения запаса прочности на 10–25 % выше расчетной пиковой тормозной мощности (л.с.), в зависимости от размера двигателя. Этот буфер учитывает износ системы, незначительные эксплуатационные отклонения и возможные будущие изменения мощности, предотвращая перегрузку двигателя во время работы в конце характеристики.

Вопрос: Как режим работы влияет на выбор двигателя насоса?

О: Для непрерывной работы требуется двигатель, рассчитанный на достижение и поддержание максимальной рабочей температуры в течение неопределенного времени. Прерывистый режим предполагает частые запуски, генерацию сильных пусковых токов и быстрое нагрев. Тепловая мощность и класс изоляции двигателя должны соответствовать этим конкретным пусковым частотам, чтобы предотвратить выход из строя обмотки.

Вопрос: Могу ли я использовать стандартный двигатель насоса с частотно-регулируемым приводом (ЧРП)?

О: Нет. Стандартные двигатели быстро выходят из строя на частотно-регулируемых приводах из-за скачков напряжения, вызванных широтно-импульсной модуляцией (ШИМ). Вам необходимо выбрать двигатели для инверторного режима с улучшенной изоляцией (класс F или H) и кольцами заземления вала, позволяющими справляться с электрическими гармониками и предотвращать рифление подшипников.

Вопрос: В чем практическая разница между насосными двигателями NEMA и IEC?

О: В стандартах NEMA (Северная Америка) используются британские единицы измерения, особая логика нумерации кадров и обычно включается коэффициент эксплуатации 1,15 для временных перегрузок. В стандартах IEC (международных) используются метрические измерения, размеры опорной рамы непосредственно зависят от высоты вала в миллиметрах, и, как правило, им не хватает устойчивости к длительной перегрузке.

Вопрос: Как удельный вес жидкости влияет на выбор двигателя насоса?

A: Удельный вес измеряет плотность жидкости по отношению к воде. Перекачивание более плотной жидкости требует пропорционально большего механического крутящего момента. Если жидкость имеет удельный вес 1,28, двигатель должен развивать на 28% больше мощности, чем для воды при точно таком же расходе и напоре.

Вопрос: Что заставляет двигатель насоса потреблять чрезмерный ток и перегружаться?

О: Чрезмерное потребление тока обычно вызвано механическим заеданием, работой насоса за пределами расчетной характеристики, перекачиванием жидкости с более высоким удельным весом, чем указано, или электрическими неисправностями, такими как дисбаланс напряжения и потеря фазы.
