В разработке систем управления движением, где ставки высоки, незначительная ошибка в расчете размеров двигателя может привести к катастрофическим механическим поломкам, браку деталей или серьезному простою оборудования. Приложения с микронной точностью требуют абсолютной уверенности. Когда инженеры занижают мощность двигателя, система страдает от тепловой перегрузки и не достигает целей позиционирования. И наоборот, превышение размера приводит к раздутию массы компонента, чрезмерной занимаемой площади и нестабильности настройки, вызванной несогласованной инерцией. Правильный процесс выбора серводвигателя исключает эти риски.
Для достижения оптимальной производительности вы должны полагаться на систематическую, основанную на физике структуру. Этот подход выходит за рамки базовых оценок крутящего момента. Требуется глубокий анализ профилей динамических нагрузок, ограничений окружающей среды и совместимости приводов, чтобы гарантировать, что окончательная механическая сборка будет работать точно так, как задумано, в жестких эксплуатационных требованиях.
Согласование инерции не подлежит обсуждению: достижение высокой динамической реакции и стабильности требует тщательно рассчитанного соотношения инерции нагрузки и двигателя, которое обычно поддерживается ниже 10:1 для высокоточных задач.
Крутящий момент должен оцениваться динамически: успешный выбор зависит от расчета как пикового крутящего момента (для ускорения/замедления), так и среднеквадратичного (RMS) крутящего момента (для непрерывных температурных ограничений) в зависимости от конкретной кривой крутящего момента двигателя.
Обратная связь диктует точность: выбор между абсолютными и инкрементными энкодерами — и их соответствующими битовыми разрешениями — напрямую ограничивает максимально достижимую точность и повторяемость позиционирования системы.
Запас привода предотвращает узкие места: сервопривод должен иметь буфер по току, по крайней мере, на 25 % превышающий ожидаемое пиковое потребление системы, чтобы выдерживать переходные пики без сбоев.
Оглавление
Инженеры должны различать достижение точной теоретической координаты и последовательное возвращение в одно и то же физическое положение. Точность определяет, насколько близко двигатель достигает заданного абсолютного положения в физическом пространстве. Повторяемость измеряет отклонение, когда система возвращается в это точное место в течение нескольких циклов. В производстве полупроводников или обработке на станках с ЧПУ базовые показатели часто требуют допусков до долей градуса или однозначных микронов. Вы должны установить эти базовые показатели перед оценкой любого оборудования.
Рассмотрим высокоскоростной портал для захвата и размещения. Если система отличается высокой повторяемостью, но неточна, она каждый раз будет постоянно размещать компонент в неправильном месте с одним и тем же запасом. Если оно точное, но не воспроизводимое, среднее размещение может быть правильным, но отдельные размещения будут неприемлемо разбросаны. Вы должны определить допустимую погрешность для обеих метрик.
Тип приложения | Типичные требования к точности | Типичные требования к повторяемости | Основная задача |
|---|---|---|---|
Обращение с полупроводниковыми пластинами | < 5 микрон | < 1 микрон | Устранение механического люфта и теплового расширения. |
Фрезерование с ЧПУ (аэрокосмическая промышленность) | 10 - 20 микрон | 5 микрон | Сохранение жесткости при тяжелых режущих нагрузках. |
Высокоскоростная упаковка | 0,5 мм | 0,1 мм | Управление высокой инерцией при быстрой индексации. |
Построение точного кинематического профиля является обязательным этапом. Вы должны сопоставить время ускорения, продолжительность постоянной скорости, время замедления и время задержки. Этот профиль перемещения определяет динамические силы, необходимые для управления нагрузкой. Более того, рабочий цикл напрямую определяет тепловую нагрузку на обмотки двигателя. Высокий рабочий цикл с минимальным временем выдержки резко увеличивает требования к постоянному крутящему моменту, заставляя двигатель постоянно рассеивать тепло.
Чтобы точно сопоставить профиль перемещения, выполните следующие действия:
Определите общее расстояние перемещения и необходимое время для завершения перемещения.
Определите максимально допустимую скорость на основе механических ограничений (например, критической скорости ШВП).
Рассчитайте скорости ускорения и замедления, необходимые для достижения целевой скорости в течение отведенного времени.
Измерьте время задержки между перемещениями, чтобы определить общий процент рабочего цикла.
Предполагаемая архитектура контура управления сильно влияет на выбор двигателя. Системы, работающие в режиме управления положением, требуют другой настройки и жесткости обратной связи по сравнению с системами, работающими исключительно в режимах скорости или крутящего момента. Управление вложенным контуром, при котором контуры тока, скорости и положения работают одновременно, требует высокой пропускной способности. Это требует аппаратного обеспечения с исключительным временем отклика, чтобы предотвратить задержку фазы и поддерживать стабильную работу при переменных нагрузках.
При работе в режиме крутящего момента привод регулирует ток для поддержания определенной выходной силы, что часто встречается в приложениях натяжения полотна. Режим скорости направлен на поддержание постоянной частоты вращения независимо от колебаний нагрузки, часто используемый в приводах шпинделя. Режим позиционирования, наиболее требовательный из трех, требует, чтобы привод постоянно рассчитывал ошибку между заданным положением и фактической обратной связью энкодера, что делает обратную связь с высоким разрешением и малоинерционные роторы критически важными для успеха.
Определение правильных значений крутящего момента требует шаблонного подхода. Пиковый крутящий момент необходим для преодоления статического трения, силы тяжести и инерции массы во время быстрого ускорения. Среднеквадратичный (RMS) крутящий момент представляет собой непрерывный тепловой эквивалент рабочего цикла. Полагаться исключительно на номинальный крутящий момент опасно. Вы должны учитывать удельную эффективность механической трансмиссии таких компонентов, как коробки передач и ШВП, которые по своей сути потребляют часть генерируемого крутящего момента.
Чтобы вычислить среднеквадратичный крутящий момент, вы возводите в квадрат крутящий момент, необходимый для каждого сегмента профиля движения (ускорение, постоянная скорость, замедление и задержка), умножаете каждый на продолжительность этого сегмента, суммируете эти значения, делите на общее время цикла и извлекаете квадратный корень из результата. Если рассчитанный среднеквадратичный крутящий момент превышает постоянную номинальную мощность двигателя, обмотки в конечном итоге перегреются и выйдут из строя, независимо от того, насколько хорошо двигатель справляется с пиковыми скачками ускорения.
Кривая крутящего момента и скорости, представленная производителем, иллюстрирует истинные возможности двигателя. Вы должны определить зону непрерывной работы и зону прерывистой или пиковой работы. Выбор двигателя, у которого требуемая скорость применения приводит к тому, что среднеквадратичный крутящий момент попадает в прерывистую зону, неизбежно приведет к быстрому термическому отказу. Кроме того, вы должны учитывать противо-ЭДС, представленную константами напряжения. Убедитесь, что напряжение шины привода может преодолеть противо-ЭДС на максимальной рабочей скорости, чтобы предотвратить остановку.
Поскольку двигатель вращается быстрее, он действует как генератор, создавая напряжение, противоположное входному напряжению питания. Это противо-ЭДС. Если двигатель достигает скорости, при которой противо-ЭДС равна максимальному выходному напряжению привода, двигатель больше не может потреблять ток, и крутящий момент падает до нуля. Вы должны убедиться, что постоянная напряжения двигателя (Ke) обеспечивает достаточный крутящий момент при абсолютной максимальной требуемой частоте вращения.
Соотношение инерции нагрузки и двигателя напрямую влияет на настройку сервопривода и стабильность системы. Массивная нагрузка, приводимая в действие небольшим ротором двигателя, заставит контур управления колебаться. Для задач сверхвысокой точности, таких как лазерная резка, стандартное соотношение составляет от 1:1 до 5:1. Общая автоматизация допускает соотношения до 10:1. Помните, что зубчатые редукторы изменяют отраженную инерцию в квадрате передаточного числа, что делает их очень эффективным инструментом для исправления несогласованной инерции.
Коэффициент инерции (Нагрузка:Двигатель) | Пригодность приложения | Тюнинговые характеристики |
|---|---|---|
от 1:1 до 3:1 | Сверхвысокая точность (лазерная резка, оптика) | Чрезвычайно жесткий, высокая пропускная способность, легко настраивается. |
от 4:1 до 8:1 | Стандартная автоматизация (Упаковка, сборка) | Умеренная жесткость, требует тщательной настройки ПИД-регулятора. |
от 9:1 до 15:1 | Низкодинамические применения (Конвейеры, насосы) | Вялый отклик, склонен к перерегулированию при сильном нажатии. |
Замедление высокоинерционных нагрузок превращает серводвигатель в генератор. Этот процесс передает кинетическую энергию обратно в привод в виде электрической энергии. Если привод не сможет поглотить эту энергию, напряжение на шине резко возрастет, что приведет к неисправности. Вы должны определить, требуются ли системе динамические тормозные резисторы, внешние шунтирующие регуляторы или общая конфигурация шины постоянного тока для безопасного рассеивания этой рекуперативной энергии во время агрессивных фаз замедления.
При выборе тормозного резистора необходимо рассчитать полную кинетическую энергию движущейся массы и вычесть энергию, потерянную на механическое трение, и внутреннюю емкость привода. Оставшаяся энергия должна быть сожжена резистором в виде тепла. Если рабочий цикл высокий, номинальная номинальная мощность резистора становится столь же важной, как и его пиковая мощность, для предотвращения опасности возгорания в шкафу управления.
Серводвигатели переменного тока обеспечивают более высокую плотность крутящего момента и превосходные высокоскоростные характеристики, что делает их стандартным выбором для тяжелой промышленной автоматизации. Они справляются с быстрой ездой на велосипеде и обладают отличным рассеиванием тепла. Серводвигатели постоянного тока обеспечивают исключительно плавную работу на низких скоростях и хорошо подходят для аккумуляторных или портативных устройств. Выбор полностью зависит от конкретной скорости, доступности мощности и ограничений по занимаемой площади вашей машины.
В современных промышленных условиях доминируют синхронные серводвигатели переменного тока с постоянными магнитами из-за их необслуживаемости (нет необходимости замены щеток) и компактных размеров по сравнению с их выходной мощностью. Тем не менее, низковольтные сервоприводы постоянного тока остаются весьма актуальными в мобильной робототехнике, AGV (автоматизированных транспортных средствах) и медицинских устройствах, где батарея 24 В или 48 В является единственным доступным источником энергии.
Системы обратной связи ограничивают максимально достижимую точность. Инкрементные энкодеры требуют процедуры возврата в исходное положение после каждого отключения питания, тогда как абсолютные энкодеры сохраняют данные о положении неопределенное время. Высокое разрешение энкодера, например 23-битное по сравнению с 17-битным, значительно улучшает способность привода поддерживать жесткие контуры управления и подавлять механические микропомехи. Высокоскоростные последовательные интерфейсы обратной связи обеспечивают высокую скорость передачи и надежную защиту от внешних электрических помех.
Инкрементальные энкодеры: выходные импульсы A и B. Экономичен, но теряет позиции при отключении питания. Требуются физические концевые выключатели для возврата в исходное положение.
Однооборотные абсолютные энкодеры: определите их точное положение в пределах одного оборота на 360 градусов сразу после включения питания. Идеально подходит для поворотных индексных столов.
Многооборотные абсолютные энкодеры: отслеживайте как положение за один оборот, так и общее количество оборотов. Необходим для линейных приводов и ШВП, где нагрузка совершает несколько оборотов двигателя.
Выбор размера привода регулируется строгим эмпирическим правилом: убедитесь, что ток сервопривода как минимум на 25 % превышает расчетное максимальное потребление системы. Несовпадающие пары двигатель-привод снижают пиковый крутящий момент во время агрессивных фаз ускорения. Без этого электрического запаса привод будет насыщаться, ограничивая ток, подаваемый на двигатель, и заставляя механическую систему отставать от заданной траектории.
Насыщение диска проявляется в виде следующей ошибки. Контроллер задает определенное положение, но двигателю не хватает электрического тока для создания крутящего момента, необходимого для достижения этого положения вовремя. Поддерживая буфер в 25%, вы учитываете неожиданное механическое трение, небольшие изменения массы полезной нагрузки и неизбежную деградацию механических компонентов в течение срока службы машины.
Многоосные высокоточные системы полагаются на строгую сетевую синхронизацию. Задержка в сети может нарушить скоординированное движение интерполированных осей. Интеграция промышленных протоколов, таких как EtherCAT или PROFINET, обеспечивает детерминированное управление в реальном времени. Эти протоколы гарантируют, что пакеты команд достигают каждого диска в сети с точностью до микросекунды, устраняя дрожание и сохраняя целостность сложных траекторий движения.
При настройке многоосного портала оси X и Y должны одновременно достичь своих целевых координат. Если коммуникационная шина имеет переменную задержку, одна ось будет отставать, что приведет к отклонению центральной точки инструмента от запрограммированной траектории. EtherCAT решает эту проблему, обрабатывая данные на лету, позволяя десяткам приводов синхронизировать свои внутренние часы с одним главным контроллером с точностью до субмикросекунды.
Сигналы энкодера высокого разрешения очень уязвимы к электромагнитным помехам (EMI). Неправильная прокладка кабелей приведет к повреждению данных о местоположении. Установите строгие рекомендации по выбору кабеля. Используйте витые пары с двойным экраном и обеспечьте физическое разделение высоковольтных силовых кабелей и чувствительных линий обратной связи. Соблюдайте максимально допустимую длину кабеля, чтобы предотвратить затухание сигнала и обеспечить получение приводом точных данных.
Никогда не прокладывайте силовые кабели двигателя и кабели энкодера в одном кабелепроводе. Высокочастотное ШИМ-переключение привода создает сильный электрический шум, который легко передается на соседние низковольтные провода. Если вам необходимо пересечь силовые и сигнальные кабели, делайте это под строгим углом 90 градусов, чтобы минимизировать индуктивную связь. Всегда правильно заделывайте экраны кабелей на шасси привода, чтобы обеспечить свободный путь к земле для блуждающих токов.
Факторы окружающей среды напрямую ухудшают производительность двигателя. Высокие температуры окружающей среды, большая высота над уровнем моря и ограниченный воздушный поток требуют термического снижения характеристик постоянного крутящего момента двигателя. Если двигатель не может отдавать тепло, он не может работать с номинальной мощностью. Кроме того, оцените требования к рейтингу IP. В средах, подверженных воздействию пыли, смазочно-охлаждающих жидкостей или строгих протоколов промывки, требуются классы IP65, IP67 или даже IP69K, чтобы предотвратить преждевременный внутренний отказ.
Стандартные серводвигатели обычно рассчитаны на окружающую среду при температуре 40°C. Если вы устанавливаете двигатель внутри герметичного корпуса или рядом с теплогенерирующей печью, где температура окружающей среды достигает 50°C, вам необходимо ознакомиться с таблицами снижения номинальных характеристик производителя. Вы можете потерять от 10% до 20% непрерывного крутящего момента. Аналогично, на высоте более 1000 метров более разреженный воздух снижает эффективность конвективного охлаждения, что требует дальнейшего снижения характеристик.
Высококачественный серводвигатель не может компенсировать плохо спроектированное механическое шасси. Скрытые риски, такие как механическое раскручивание, люфт муфты и структурный резонанс, сведут на нет точность системы управления. Стратегии смягчения последствий включают использование муфт высокой жесткости, использование роторных двигателей с прямым приводом для полного исключения компонентов трансмиссии или внедрение усовершенствованных режекторных фильтров на уровне привода для подавления определенных резонансных частот.
Механическое соответствие действует как пружина между двигателем и нагрузкой. Когда двигатель ускоряется, «пружина» заводится; при замедлении пружина раскручивается, вызывая колебания груза. Чтобы бороться с этим, используйте сильфонные или дисковые муфты, а не кулачковые муфты для высокоточных осей. Если резонанс все же возникает, современные сервоприводы оснащены алгоритмами автонастройки, которые определяют резонансную частоту и используют режекторные фильтры для подавления определенных электрических частот, возбуждающих механическую конструкцию.

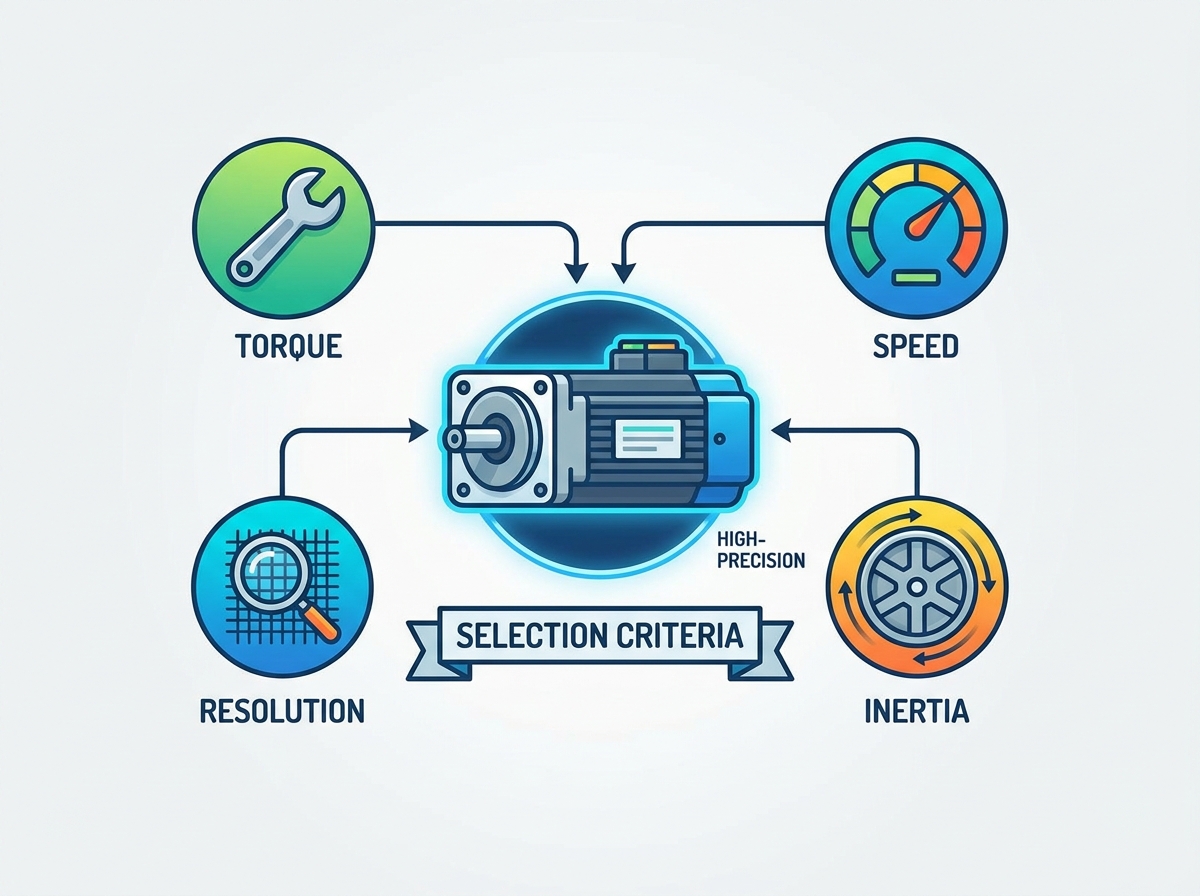

Успешный выбор серводвигателя зависит от точной оценки требований к крутящему моменту, согласованию момента инерции, характеристик энкодера, совместимости привода и условий эксплуатации. Систематический процесс выбора помогает максимизировать точность перемещения, повысить надежность системы и достичь долгосрочной эффективности в требовательных приложениях промышленной автоматизации.
О Ритшере
Ritscher является профессиональным производителем электродвигателей и устройств управления движением, предлагающим серводвигатели, бесщеточные двигатели постоянного тока, мотор-редукторы, а также индивидуальные приводные решения для промышленной автоматизации, робототехники и OEM-приложений. Опираясь на богатый инженерный опыт и передовые производственные возможности, Ritscher предлагает надежные и энергоэффективные решения для двигателей, отвечающие разнообразным промышленным требованиям.
Перед выбором серводвигателя рассчитайте пиковый крутящий момент, среднеквадратичный крутящий момент и инерцию.
Подберите энкодер, привод и протокол связи в соответствии с требованиями к точности вашего приложения.
При проектировании системы учитывайте условия окружающей среды и управление температурным режимом.
Проверьте мощность привода и запас по электрической мощности, чтобы обеспечить стабильную работу.
Прежде чем выбирать серводвигатель, тщательно оцените профиль движения, характеристики нагрузки, требования к управлению, среду установки и долгосрочные цели производительности, чтобы достичь максимальной общей эффективности системы.
О: Для максимальной динамической жесткости и стабильности настройки стремитесь к соотношению инерции нагрузки к двигателю от 1:1 до 5:1. Такое жесткое соотношение гарантирует, что двигатель может агрессивно управлять нагрузкой, не вызывая колебаний и не выходя за пределы целевого положения.
О: Среднеквадратичный крутящий момент рассчитывается по формуле среднеквадратического значения, которая объединяет требуемый крутящий момент в течение всего рабочего цикла. Он учитывает ускорение, постоянную скорость, замедление и время выдержки для определения постоянной тепловой нагрузки на двигатель.
Ответ: Пиковый крутящий момент необходим для преодоления статического трения и инерции нагрузки. Он обеспечивает мощный прилив силы, необходимый для достижения высоких скоростей ускорения без возникновения ошибок рассогласования в приводе.
Ответ: Точность означает способность системы достигать истинных, теоретических координат в физическом пространстве. Повторяемость — это способность системы последовательно возвращаться в одно и то же физическое место в течение нескольких рабочих циклов.
Ответ: Рабочий цикл определяет соотношение времени активного движения и времени ожидания. Высокий рабочий цикл означает, что двигатель работает постоянно, что требует более высокого номинального крутящего момента для рассеивания выделяемого тепла без перегорания обмоток.
О: Выбирайте абсолютный энкодер, если ваша система требует немедленных данных о положении при запуске без процедуры возврата в исходное положение. Выбирайте инкрементальный энкодер, если стоимость имеет первостепенное значение и допустимо выполнение последовательности возврата в исходное положение после потери питания.
A: Электрический запас необходим для обработки скачков переходного тока во время резкого ускорения или неожиданных изменений нагрузки. Этот 25-процентный буфер предотвращает насыщение привода, гарантируя, что двигатель всегда получает необходимую мощность.
