Byg57
Ritscher
Описание продукта

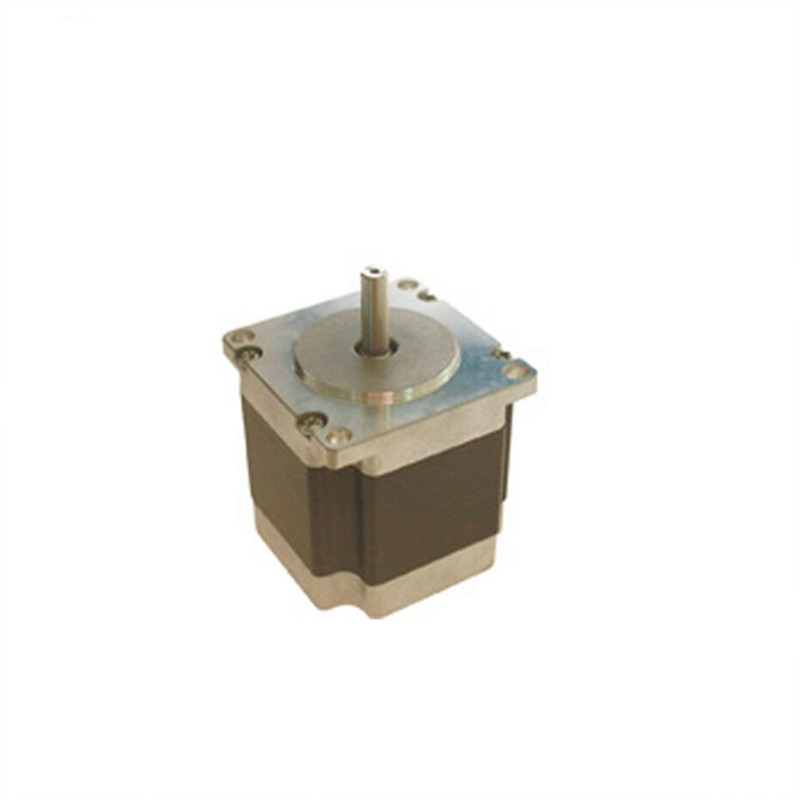

Гибридный шаговый двигатель для машин с ЧПУ
Гибридный шаговый двигатель является точным электромеханическим приводом, предназначенным для машин с ЧПУ, 3D -принтеров, роботизированными рычагами и автоматизированными производственными системами . Сочетая лучшие функции постоянных магнитных (PM) и переменных шаговых двигателей (VR) , он обеспечивает высокий крутящий момент, точное расположение и плавное управление движением - критическое для фрезерования с ЧПУ, гравировкой и резки.
✔ Высокий крутящий момент и точное положение
0,9 ° или 1,8 ° Угол шага (200/400 шагов за революцию) для точности микроэлементов.
Удерживая крутящий момент до 10 нм (настраивается для тяжелых маршрутизаторов с ЧПУ).
✔ Гладкая и без вибрации работа
Половина/полный шаг и микростеппинг (до 51 200 шагов/rev) для ультраскоростного движения.
Сокращенные проблемы резонанса против традиционных стран.
✔ Прочный промышленный дизайн
NEMA 17/23/34 Размеры кадров - стандартизированное монтаж для систем ЧПУ.
По желанию IP65 -пыль/нефть для суровых средств мастерской.
✔ Энергетический и прохладный бег
Низкое рассеяние мощности из -за оптимизированного сопротивления обмотки.
Биполярные конфигурации 4/6/8-проводных для гибкой совместимости драйверов.
✔ Совместимость с подключаемой и игрой
Работает с драйверами TMC, DM и Leadshine.
Поддерживает контроллеры MACH3, GRBL и LinuxCNC .
| Спецификации | параметров |
|---|---|
| Мотор тип | Гибридный шаг (2-фаза) |
| Размер кадра | NEMA 17/23/34 (42 мм / 57 мм / 86 мм) |
| Шаг угол | 1,8 ° (200 шагов/rev) или 0,9 ° (400 шагов/rev) |
| Удерживая крутящий момент | 0,3 нм - 10 нм (настраиваемый) |
| Рейтинг тока | 1.0a - 6.0a (настраиваемое с помощью драйвера) |
| Диапазон напряжения | 12 В - 48 В постоянного тока (более высокое напряжение для скорости) |
| Изоляционная класс | Класс B (130 ° C) или класс F (155 ° C) |
| Тип вала | Одиночный/двойной вал (D-Cut, параметры клавиш) |
| Защита | Стандартный (IP40) / Запечатанный (IP65 необязательно) |
Маршрутизаторы и мельницы с ЧПУ - Движение оси x/y/z.
Лазерные резаки и граверы - плавное линейное управление движением.
3D-принтеры -позиционирование слоя высокого разрешения.
Автоматизированные смены инструментов - надежная индексация вращения.
| функции | гибридного | шагового | хода |
|---|---|---|---|
| Крутящий момент на низкой скорости | Высокий | Середина | Середина |
| Точность позиции | ± 0,05 ° | ± 0,1 ° | ± 0,01 ° (энкодер) |
| Расходы | $$ | $ | $$$$ |
| Обслуживание | Никто | Никто | Пояс/энкодер |
✅ Экономически эффективное -обеспечивает точность сервообразной на долю цен.
✅ Не требуется обратная связь -управление открытой петлей упрощает настройки ЧПУ.
✅ Высокий запуск/остановка крутящий момент - идеально подходит для быстрых изменений пути инструмента.
✅ Тихая операция (с драйверами TMC) - снижает шум мастерской.
Сертификаты: CE, ROHS, UL (по запросу).
Параметры настройки:
Энкодер обратной связи надстройки (для систем с замкнутым контуром).
Интеграция коробки передач (соотношения от 5: 1 до 100: 1).
Пользовательские длины вала/фланцы.
Этот гибридный шаговый двигатель спроектирован для профессионалов с ЧПУ и производителей , которые требуют точности, надежности и мощности без сложности сервопривода. Будь то DIY CNC -сборки или промышленные машины, это обеспечивает повторяемую точность и плавное движение.

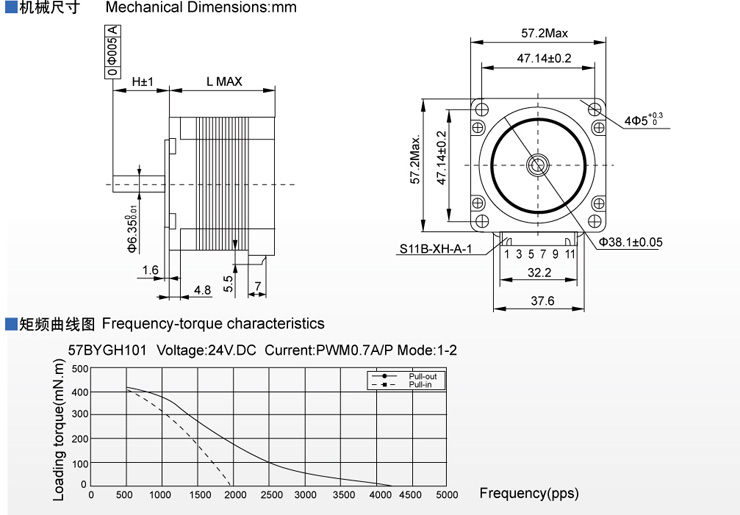

Электрическая спецификация
О US
Ritcher Group была создана в 2006 году. Мы всегда сосредотачиваемся на микромоторах для бытовых электрических приборов и отраслевых приборов с момента настройки. В настоящее время у нас есть две профессиональные микромоторные фабрики в Китае, которые в Северно расположенном в Ningbo City и Foshan City. У него есть площадь 25 000 квадратных метров и более 300 работников, ежегодная выработка. Рынок и все больше и больше клиентов доверяет миру.
Мы начали с затененных полюсных двигателей в начале, вплоть до сих пор, наш продукт включал в себя затененные полюсные двигатели, синхронные двигатели, ступени, двигатели конденсаторов, двигатели BLDC, двигатели DC и компрессоры. Наш продукт широко используется для изготовления холодильников, морозильных катеров, микроволновых печи, воздушных теплений, воздушных истощенников, вентиляторов, печи, воздушного фильтра, массажных машин и многих других оборудования.
В качестве реальной гарантии качества, Ritchcher имеет полное департамент исследований и разработок, отдел QC, отдел производства, отдел покупок и т.
Д. усилия, чтобы стать выдающимся производителем Micro Motors.
Ричшер всегда готов установить искренние деловые отношения с друзьями со всего мира.
Добро пожаловать с нами!
Возьми Ришшера, наслаждайся современной жизнью!
FAQ нашей компании для вас
(1) В: Какие виды двигателей вы можете предоставить?
A: На данный момент мы в основном предоставляем мотор кухонного капюшона, двигатель постоянного тока, двигатель передачи, мотор -холодильник для володочной парикмахерской, двигатель моторного моторного мотора,
тенистый мотор -полюс, мотор конденсатора, двигатель BLDC PMDC, синхронный мотор, ступени мотор и т. Д.
(2) Q: Возможно ли посетить ваш завод
A, конечно. Но, пожалуйста, пожалуйста, держите нас в курсе за несколько дней. Нам нужно проверить наше
расписание, чтобы увидеть, доступны ли мы тогда.
(3) Q: Могу ли я получить несколько образцов
A: это зависит. Если бы только несколько образцов для личного использования или замены, я боюсь, что
нам будет трудно предоставить, потому что все наши двигатели сделаны на заказ, и нет запаса,
если нет дополнительных потребностей. Если просто образец тестирования до официального порядка и
нашего MOQ, цена и другие условия являются приемлемыми, мы хотели бы предоставить образцы.
(4) В: Есть ли MOQ для ваших двигателей?
A: Да. MOQ составляет от 1000 ~ 10 000 процентов для различных моделей после одобрения образца.
Но для нас также нормально принимать меньшие участки, такие как несколько десятков, сотни или тысячи
для первых 3 заказов после одобрения образца. Для образцов не существует требования MOQ. Но чем меньше, тем лучше (как не более 5 шт.) При условии, что количества достаточно, если какие -либо изменения, необходимые после начального тестирования.
