ЯДМ1225X24
Ritscher
Серия стандартных осевых вентиляторов постоянного тока представляет собой комплексную линейку надежных и эффективных решений для охлаждения, предназначенных для широкого применения в электронной и промышленной сфере. Эти вентиляторы сочетают в себе бесщеточный двигатель постоянного тока с аэродинамически оптимизированной осевой крыльчаткой для создания мощного воздушного потока параллельно оси вентилятора. Эта серия, разработанная с учетом производительности, долговечности и простоты интеграции, является идеальным выбором для управления температурным режимом в системах, требующих постоянного и направленного движения воздуха.
Оптимизированная эффективность воздушного потока: имеет аэродинамические лопасти и корпуса, которые максимизируют объем воздуха (CFM) и давление при минимизации энергопотребления и акустического шума.
Бесщеточный двигатель постоянного тока с длительным сроком службы: используется надежный, не требующий обслуживания бесщеточный двигатель постоянного тока (BLDC) с подшипниками скольжения или шариками, обеспечивающий увеличенный срок службы (обычно от 40 000 до 70 000+ часов безотказной работы) и бесшумную работу.
Широкий диапазон напряжения и контроль скорости: Совместим со стандартными напряжениями постоянного тока (например, 5 В, 12 В, 24 В, 48 В). Большинство моделей поддерживают управление скоростью ШИМ (широтно-импульсной модуляцией) через 4-й провод, что обеспечивает динамическое управление температурой и снижение шума.
Прочная и защитная конструкция. Корпуса обычно изготавливаются из прочного пластика, сертифицированного по стандарту UL94 V-0 (ПБТ или ПК). Встроенные защитные ограждения и решетки для защиты от пальцев доступны в качестве стандартных или дополнительных функций для повышения безопасности.
Простая установка и стандартизация: Разработан со стандартными для отрасли расположением и толщиной монтажных отверстий (например, 25 мм, 38 мм), что обеспечивает возможность быстрой замены и простую интеграцию в существующие шасси и корпуса.
Интеллектуальные функции (доступны на некоторых моделях): Включает выход тахометра (сигнал TACH) для контроля скорости, сигнализацию блокировки ротора, автоматический перезапуск и обнаружение вращения для диагностики и управления системой.
Экологическая устойчивость: Доступен с различными уровнями защиты (например, IP55, IP68) для защиты от пыли и влаги. Для суровых условий предлагаются модели с антикоррозийным покрытием.
Тип вентилятора: Бесщеточный осевой вентилятор постоянного тока.
Стандартные размеры (квадратная рамка): 40х40 мм, 60х60 мм, 80х80 мм, 92х92 мм, 120х120 мм, 140х140 мм и т. д.
Стандартная толщина: 10 мм, 15 мм, 25 мм, 38 мм.
Рабочее напряжение: 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока, 48 В постоянного тока (общий допуск ±10%).
Скорость и контроль: Номинальная скорость от 2000 до 6000 об/мин. Стандартные интерфейсы: 3-проводные (Вольт+/Земля/TACH) или 4-проводные (Вольт+/Земля/TACH/Управление ШИМ).
Производительность воздушного потока: Воздушный поток варьируется от 5 CFM (0,1 м³/мин) для миниатюрных вентиляторов до 250+ CFM (7 м³/мин) для более крупных моделей.
Акустический шум: оптимизирован для работы с низким уровнем шума; уровни звукового давления обычно варьируются от 20 дБА до 50 дБА.
Типы подшипников: подшипник скольжения (экономичный), винтовочный подшипник (увеличенный срок службы) или двойной шарикоподшипник (максимальный срок службы и устойчивость к высоким температурам).
Разъем: Стандартные 2-контактные, 3-контактные или 4-контактные разъемы типа Molex для упрощения подключения кабелей.
Эта универсальная серия вентиляторов используется в бесчисленных сценариях охлаждения:
Электроника и ИТ: Охлаждение серверов, телекоммуникационных коммутаторов, маршрутизаторов, блоков питания и промышленных ПК.
Бытовая техника: игровые консоли, приставки, проекторы, усилители звука.
Промышленное оборудование: Шкафы управления, моторные приводы, лазерное оборудование, медицинское оборудование, силовые инверторы.
Автомобили и транспорт: зарядные станции для электромобилей, бортовые развлекательные системы, светодиодные осветительные приборы.
Для системных проектировщиков и инженеров управление температурным режимом является важнейшим параметром проектирования. Эта серия предлагает проверенное, стандартизированное и легко адаптируемое решение для решения этой задачи. Благодаря сочетанию надежной производительности, простой интеграции и масштабируемых опций (от базового охлаждения до интеллектуальных управляемых систем) он обеспечивает оптимальный баланс стоимости, производительности и качества. Это фундаментальный строительный блок для эффективного и надежного принудительного воздушного охлаждения практически в любом приложении.

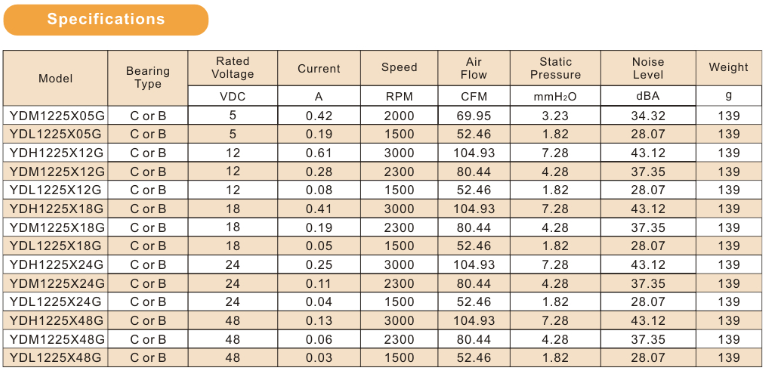

Примечание. Данные о производительности (CFM в сравнении со статическим давлением) имеют решающее значение для правильного проектирования системы. Убедитесь, что кривая качества выбранного вентилятора соответствует требованиям к охлаждению конкретного приложения с учетом импеданса системы. Перед установкой всегда проверяйте напряжение, тип разъема и направление вращения.
